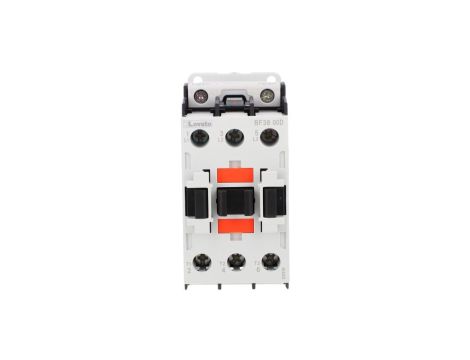

Stycznik mocy 3P 38 A AC3 cewka 24 VDC BF3800D024

Stycznik mocy 3 polowy 38 A AC3, 56 A AC1

Cewka 24 VDC

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5001 (boczna, z 2 stykami R), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 56 A

Prąd roboczy Ie:

56 A AC-1 (≤40°C)

38 A AC-3 (≤440VAC ≤55°C)

15,5 A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

11 kW przy 230VAC

18,5 kW przy 400VAC

20 kW przy 500VAC

22 kW przy 690VAC

Znamionowa moc robocza AC-1 (T≤40°C)

21 kW przy 230VAC

36 kW przy 400VAC

45 kW przy 500VAC

62 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 1 400 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
