Opis produktu

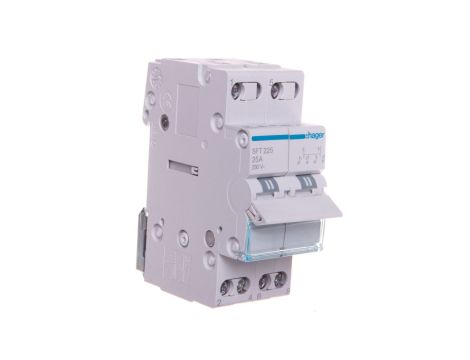

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 25A 2P SFT225
Przełącznik modułowy SFT225 to urządzenie typu I-0-II przeznaczone do ręcznego przełączania zasilania między siecią a agregatem w instalacjach 230 V AC; konstrukcja 2P i znamionowy prąd 25 A umożliwiają montaż w rozdzielnicach modułowych jako element sterowania zasilaniem rezerwowym.
Cechy techniczne
- Typ: modułowy przełącznik zasilania I-0-II, 2P, przełącznik przełączny 1 sekcja
- Napięcie i częstotliwość: 230 V AC, 50/60 Hz
- Prąd znamionowy: 25 A (kategorie AC21 i AC22)
- Zdolność zamykania: 529 A przy 400 V (AC23A); maksymalny prąd zwarciowy 375 A
- Trwałość: wytrzymałość elektryczna 25 000 cykli; wytrzymałość mechaniczna 200 000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 35 mm (2 moduły)
- Moment dokręcający styków: 1,8 Nm
- Stopień ochrony: IP20; temperatura magazynowania: -40 do 80 °C
- Normy: zgodność ze standardami IEC 60947-3 i IEC/EN 60669-1
Zastosowanie produktu
- Ręczne przełączanie źródeł zasilania (sieć ↔ agregat) w rozdzielnicach instalacyjnych 230 V AC do 25 A
- Stosowanie w instalacjach budynków mieszkalnych, komercyjnych i małych obiektów przemysłowych wymagających zasilania rezerwowego
- Integracja w systemach modułowych w celu separacji źródeł zasilania i realizacji pozycji I (sieć), 0 (wyłączone), II (agregat)
- Przełączanie obwodów o charakterze oświetleniowym, grzewczym i ogólnego zasilania zgodnie z kategoriami AC21/AC22; przy obciążeniach z wysokim prądem rozruchowym należy uwzględnić zdolność zamykania AC23A
