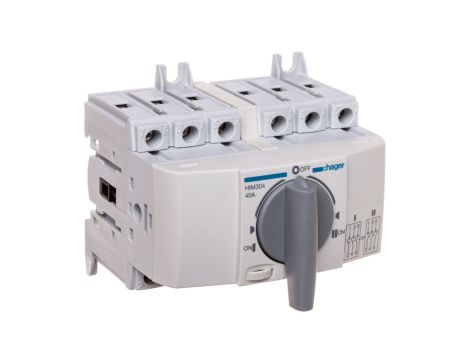

Przełącznik w układzie przełącznym I-0-II 3P 40A HIM304

Przełącznik w układzie przełącznym I-0-II 3P 40A HIM304

Przełącznik w układzie przełącznym I-0-II 3P 40A HIM304 to modułowy przełącznik zasilania przeznaczony do przełączania między dwoma źródłami zasilania oraz izolacji obwodu. Urządzenie ma trzy bieguny i jest przeznaczone do montażu w tablicach rozdzielczych w instalacjach przemysłowych i budynkowych.

Cechy techniczne

• Prąd znamionowy Iu: 40 A, 3 bieguny (3P)
• Układ przełączny: I-0-II (zmiana kierunku / wybór źródła)
• Napięcie znamionowe: 380/415 V AC, częstotliwość 50/60 Hz
• Prąd zwarciowy: 50 kA
• Moc znamionowa AC-1 (przy 400 V): 26 kW
• Straty mocy: 2,7 W
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: pokrętło z pozycją 0; obudowa z zamykaną pokrywą
• Stopień ochrony części czołowej: IP20
• Zakres temperatur pracy: od -40 do 65 °C
• Zgodność z normą IEC 60947-3 oraz wymogami RoHS/WEEE; deklaracja zgodności producenta potwierdza zgodność z wymaganiami dot. kompatybilności elektromagnetycznej i wyrobów elektrycznych

Zastosowanie produktu

• Przełącznik w układzie przełącznym I-0-II 3P 40A HIM304 do przełączania zasilania między dwoma źródłami w rozdzielniach i szafach sterowniczych.
• Stosowanie w instalacjach zasilania maszyn i urządzeń o mocy do wartości odpowiadającej AC-1 26 kW przy 400 V.
• Wyposażenie tablic rozdzielczych w obiektach przemysłowych i budowlanych wymagających modułowych przełączników z możliwością blokowania/izolacji obwodu.
• Zastosowania, gdzie wymagane są połączenia śrubowe i montaż modułowy przy zachowaniu wymogów normowych IEC 60947-3 oraz ograniczeń temperaturowych.
