Opis produktu

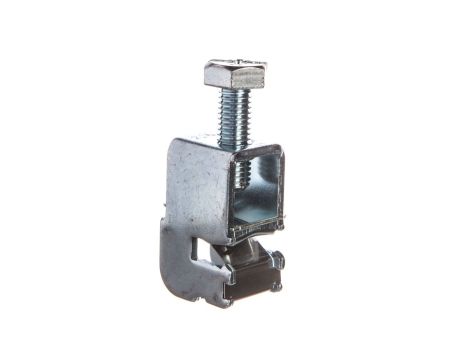

Zacisk do szyn zbiorczych 16-120mm2 dla szyn Cu 12-30x5mm K96W
Zacisk K96W przeznaczony jest do mechanicznego i elektrycznego łączenia przewodów o przekrojach 16–120 mm² z płaskimi szynami miedzianymi (Cu) o wymiarach 12–30×5 mm; stosowany w rozdzielnicach i systemach szyn zbiorczych.
Cechy techniczne
- Zakres przekrojów przewodów: 16–120 mm² (przewody okrągłe i sektorowe)
- Kompatybilność szyn: płaskie szyny miedziane Cu o szerokości 12–30 mm i grubości 5 mm
- Wymiary: szerokość zacisku 23,5 mm, głębokość 58 mm; odległość między szynami 10 mm
- Materiał korpusu: stal ocynkowana; zawartość miedzi w elemencie: 0,089 kg
- Moment dokręcający: 22 Nm
- Zgodność z wymaganiami RoHS (ograniczenie substancji niebezpiecznych)
Zastosowanie produktu
- Łączenie przewodów z płaskimi szynami zbiorczymi w rozdzielnicach niskiego i średniego napięcia
- Punkty przyłączeniowe w szafach sterowniczych i rozdzielniach głównych
- Realizacja rozgałęzień i punktów pomiarowych wymagających przyłączenia przewodów okrągłych i sektorowych do szyn Cu 12–30×5 mm
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakim momentem należy dokręcić śrubę zacisku K96W i jaki przyrząd zastosować?
Zacisk K96W wymaga momentu dokręcającego 22 Nm — należy użyć klucza dynamometrycznego ustawionego na 22 Nm, aby zapewnić poprawne połączenie i uniknąć przekręcenia elementów.
