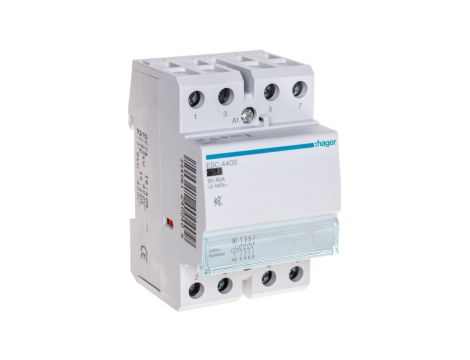

Stycznik modułowy cichy 40A 4Z 230V AC ESC440S
ESC440S to modułowy, cichy stycznik instalacyjny z czterema stykami zwiernymi (4NO) i cewką 230 V AC, przeznaczony do przełączania obciążeń do 40 A w instalacjach modułowych. Stosowany głównie w grupach oświetleniowych oraz obwodach elektrycznych wymagających kompaktowego montażu.
Cechy techniczne
- Konfiguracja styków: 4 styków zwiernych (4NO), brak styków rozwiernych.
- Znamionowe napięcie łączeniowe: 400 V; zakres znamionowego napięcia pracy: 230–250 V.
- Znamionowe napięcie wzbudzenia / sterowania: 230 V AC (rodzaj napięcia sterowania: AC).
- Znamionowy prąd pracy: 40 A (kategoria A); dla kategorii B: 25 A.
- Kategoria użytkowania: 1; przeznaczony do zastosowań AC-7a/b (zgodnie z kartą katalogową).
- Czas odpowiedzi: zamknięcie 25 ms, otwarcie 20 ms.
- Wytrzymałość elektryczna: 30 000 cykli; wytrzymałość mechaniczna: 1 000 000 cykli.
- Maksymalna moc pobierana przez cewkę: 5 W.
- Dopuszczalne obciążenia świetlne: lampy fluorescencyjne do 1900 VA; żarówki do 4000 W.
- Klasa ochronności: II; stopień ochrony: IP20.
- Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm (szerokość odpowiada 3 modułom).
- Temperatura magazynowania: -40 °C do +80 °C.
- Możliwość dodatkowego wyposażenia: tak (zgodnie z dokumentacją producenta).
Zastosowanie produktu
- Sterowanie grupami oświetleniowymi w instalacjach mieszkaniowych i lekkich instalacjach przemysłowych (lampy fluorescencyjne, żarówki) z zachowaniem dopuszczalnych obciążeń.
- Przełączanie obwodów z obciążeniem do 40 A przy napięciu znamionowym 400 V.
- Montaż modułowy w rozdzielnicach – konfiguracja zajmuje 3 moduły szerokości, instalacja w przestrzeni modułowej rozdzielnicy.
- Zastosowanie tam, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna przy częstym cyklowaniu łączy.
