Opis produktu

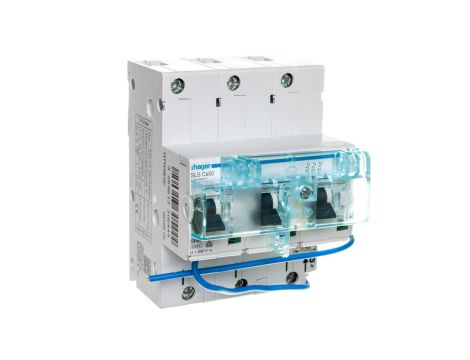

Wyłącznik nadprądowy selektywny 3P 50A Cs 25kA AC SLS HTN350C
Wyłącznik nadprądowy selektywny HTN350C to trójpolowy aparat ochronny przeznaczony do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych i budynkowych. Produkt stosowany jest tam, gdzie wymagana jest selektywność działania między zabezpieczeniami głównymi i gałęziowymi.
Cechy techniczne
- Typ: wyłącznik nadprądowy selektywny 3P, charakterystyka Cs (selektowność)
- Prąd znamionowy: 50 A (3P)
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50/60 Hz
- Zdolność łączeniowa (IC): 25 kA
- Maksymalne straty mocy: do 10 W na biegun
- Wytrzymałość elektryczna: 1500 cykli; wytrzymałość mechaniczna: 10000 cykli
- Wymiary: wysokość 110 mm, długość 91 mm, szerokość 81 mm, głębokość 85 mm
- Zaciski: zaciski klatkowe
- Montaż: szyna DIN TS35
- Moment dokręcania zacisków: 4 Nm
- Stopień ochrony: IP20
- Temperatura pracy: od -25 do 80 °C
- Norma: DIN VDE 0641-21
Zastosowanie produktu
- Ochrona głównych i podrozdziałów w rozdzielnicach trójfazowych 230/400 V
- Stosowanie w instalacjach przemysłowych i komercyjnych wymagających selektywności pomiędzy stopniami zabezpieczeń
- Zabezpieczanie linii o podwyższonych prądach zwarciowych dzięki zdolności łączeniowej 25 kA
- Integracja z systemami dystrybucji z montażem na szynie TS35 i zaciskami klatkowymi
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak należy rozumieć charakterystykę Cs w wyłączniku nadprądowym selektywnym HTN350C?\nCharakterystyka Cs oznacza selekcyjny profil czasowo-prądowy z opóźnieniem działania, zaprojektowany do koordynacji z wyłącznikami o niższym prądzie znamionowym w instalacji — stosuje się go przy projektowaniu stopni zabezpieczeń, aby zapewnić selektywne wyłączenie miejscowe przy zwarciach.
- Czy przy doborze HTN350C trzeba uwzględnić wpływ temperatury otoczenia na prąd znamionowy?\nTak — dokumentacja wskazuje, że prąd znamionowy zmienia się w zależności od temperatury otoczenia; przy projektowaniu i doborze przewodów należy uwzględnić współczynniki korekcyjne podane w karcie katalogowej producenta.
