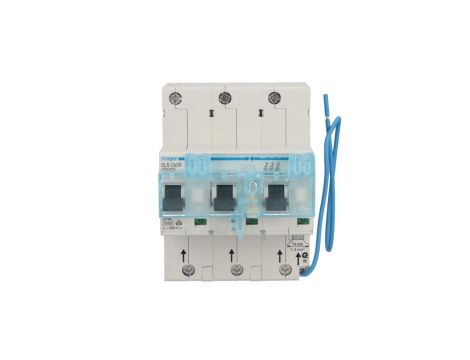

Wyłącznik nadprądowy selektywny 3P 25A Cs 25kA AC SLS HTN325C
Wyłącznik nadprądowy selektywny HTN325C to trójpolowy aparat zabezpieczający o prądzie znamionowym 25 A, przeznaczony do selektywnej ochrony obwodów w instalacjach 230/400 V. Urządzenie jest montowane na szynie TS35 i zaprojektowane do pracy w systemach niskiego napięcia z częstotliwością 50/60 Hz.
Cechy techniczne
- Konfiguracja: 3P (trzy bieguny), typ selektywny Cs
- Prąd znamionowy: 25 A
- Napięcie znamionowe: 230/400 V, częstotliwość 50/60 Hz
- Wytrzymałość zwarciowa: 25 kA AC (wg oznaczenia katalogowego)
- Charakterystyka zadziałania: bezzwłoczne 6,5/10 In; zwłoczne 1,13/1,45 In
- Maksymalne straty mocy: 10,5 W
- Wytrzymałość elektryczna: do 1500 cykli; mechaniczna: do 10000 cykli
- Stopień ochrony: IP20; temperatura pracy: -25 °C do 80 °C
- Montaż: szyna TS35; moment dokręcania zacisków: 4 Nm
- Wymiary: głębokość 85 mm, wysokość 110 mm, długość 91 mm, szerokość 81 mm
- Zgodność z normą DIN VDE 0641-21 oraz wymogami RoHS
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach instalacji budynków mieszkalnych, komercyjnych i obiektów przemysłowych
- Stosowanie jako element selektywnej koordynacji zabezpieczeń w układach z wieloma stopniami ochrony
- Montaż na szynie TS35 w pionowych i poziomych układach rozdzielnicy (standardowy montaż szynowy)
- Zastosowanie tam, gdzie wymagane są ograniczone straty mocy i wysoka trwałość operacyjna przy częstych cyklach załącz/wyłącz
