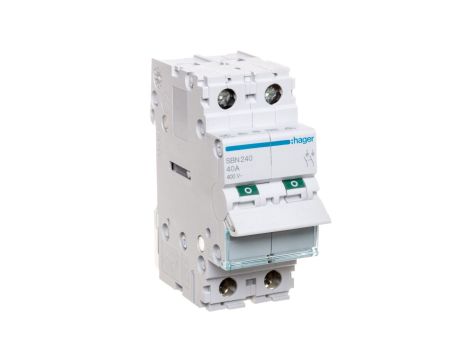

Rozłącznik modułowy 40A 2P SBN240

Rozłącznik modułowy 40A 2P SBN240

Rozłącznik modułowy 40A 2P SBN240 to dwubiegunowy rozłącznik izolacyjny przeznaczony do odłączania i izolacji obwodów w instalacjach prądu przemiennego (AC) o napięciu znamionowym 400 V. Produkt przeznaczony do montażu w rozdzielnicach modułowych w aplikacjach energetycznych i przemysłowych.

Cechy techniczne

• Typ: rozłącznik modułowy izolacyjny, 2 bieguny (2P), model SBN240
• Prąd znamionowy In: 40 A (kategorie użytkowania AC21, AC22, AC23)
• Napięcie znamionowe łączeniowe Ue: 400 V AC; napięcie izolacji Ui: 440 V
• Rodzaj napięcia: AC, częstotliwość 50/60 Hz
• Zdolność łączeniowa / prąd zwarciowy: dane katalogowe wskazują prąd zwarciowy do 600 A
• Trwałość: elektryczna ~5000 cykli roboczych, mechaniczna ~60000 cykli
• Wymiary: głębokość zabudowy 68 mm, wysokość 83 mm, szerokość 35 mm (2 moduły)
• Montaż: konstrukcja modułowa umożliwia instalację w szynach systemowych w rozdzielnicach (2 moduły szerokości)
• Stopień ochrony: IP20
• Liczba styków zwiernych: 2; styków rozwiernych/zmiennych: 0
• Moment dokręcania zacisków: 2,8 Nm
• Zakres temperatur magazynowania: od -40 do 80 °C
• Zgodność z normami technicznymi: konstrukcja zgodna z wytycznymi IEC; zgodność z dyrektywą RoHS

Zastosowanie produktu

• Odłączanie i izolacja obwodów w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych do 40 A
• Bezpieczne wyłączenie zasilania dla prac konserwacyjnych i serwisowych (funkcja izolatora)
• Sterowanie i odłączanie obwodów o różnych charakterystykach obciążenia (oświetlenie, obwody gniazd, obciążenia silnikowe zgodnie z kategorią AC23)
• Stosowanie w instalacjach modułowych wymagających kompaktowych rozłączników o szerokości 2 modułów
