Opis produktu

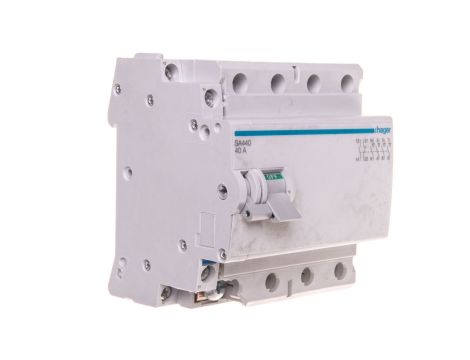

Rozłącznik modułowy 40A 4P (możliwy wyzwalacz) SA440
Rozłącznik modułowy SA440 to izolacyjny wyłącznik czterobiegunowy o prądzie znamionowym 40 A, przeznaczony do rozdzielnic modularnych. Służy do bezpiecznego odłączania obwodów AC w instalacjach mieszkaniowych, komercyjnych i przemysłowych oraz do integracji z układami sygnalizacji i zdalnego wyzwalania.
Cechy techniczne
- Liczba biegunów: 4P
- Prąd znamionowy: 40 A
- Napięcie znamionowe: 230/415 V (400 VAC podana w dokumentacji)
- Krótko‑czasowy prąd wytrzymywany: 800 A
- Straty mocy: 8,01 W
- Wymiary (głęb./wys./szer.): 68 mm / 83 mm / 79 mm
- Szerokość wyrażona liczbą modułów: 4,5
- Moment dokręcający: 2,7 Nm
- Przekroje przewodów: 6–25 mm²
- Styki pomocnicze: 1 NC + 5 NO (styków pomocniczych do sygnalizacji)
- Stopień ochrony: IP20
- Zakres temperatury pracy: -25 °C do 70 °C
- Zgodność z zasadami ograniczenia substancji niebezpiecznych: RoHS
- Możliwość montażu dodatkowego wyzwalacza i akcesoriów kompatybilnych z systemem producenta
Zastosowanie produktu
- Izolacja i rozłączanie obwodów w rozdzielnicach modułowych: główny wyłącznik obwodu oraz sekcje pomocnicze
- Rozłączenie obwodu przy pracach konserwacyjnych i serwisowych
- Integracja z układami sygnalizacji stanu za pomocą styków pomocniczych (1 NC, 5 NO)
- Możliwość zdalnego rozłączenia po doposażeniu w odpowiedni wyzwalacz (shunt/undervoltage lub podobny moduł zgodny z systemem producenta)
- Stosowanie w instalacjach mieszkaniowych, biurowych i lekkich aplikacjach przemysłowych, gdzie wymagane są modułowe rozłączniki izolacyjne
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak wykorzystać opcję wyzwalacza w rozłączniku SA440?
Rozłącznik SA440 przewiduje możliwość dołączenia zewnętrznego wyzwalacza (modułu wyzwalającego) umożliwiającego zdalne lub automatyczne rozłączenie. Przed instalacją należy dobrać wyzwalacz kompatybilny mechanicznie i elektrycznie z systemem producenta oraz wykonać podłączenie zgodnie z dokumentacją techniczną, zapewniając odpowiednie zasilanie i ochronę obwodu sterującego.
