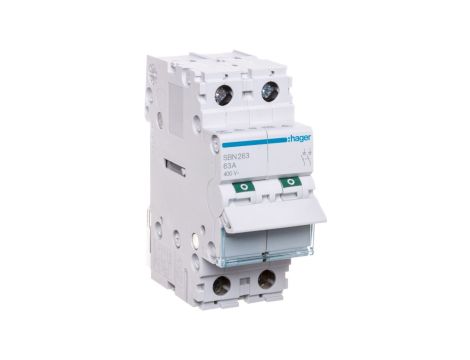

Rozłącznik modułowy 63A 2P SBN263

Rozłącznik modułowy 63A 2P SBN263

Rozłącznik modułowy 63A 2P SBN263 to modułowy rozłącznik izolacyjny przeznaczony do izolowania i odłączania obwodów prądu przemiennego w rozdzielnicach modułowych. Stosowany do kontroli zasilania i prac konserwacyjnych w instalacjach mieszkaniowych i przemysłowych.

Cechy techniczne

• Typ: rozłącznik izolacyjny modułowy 2P (2 bieguny, 2 styki zwierne).
• Znamionowy prąd: 63 A.
• Znamionowe napięcie łączeniowe: 230/400 V AC; znamionowe napięcie izolacji: 440 V.
• Kategorie użytkowania: AC21 i AC22 – 63 A; AC23 – 40 A.
• Zdolność zamykania: 1332 A; prąd zwarciowy przy użyciu bezpieczników: 945 A.
• Trwałość: elektryczna 5000 cykli przy obciążeniu znamionowym; trwałość mechaniczna 60000 cykli.
• Wymiary: głębokość zabudowy 68 mm, wysokość 83 mm, szerokość 35 mm (szerokość 2 moduły).
• Stopień ochrony: IP20.
• Zakres temperatur przechowywania: -40 °C do 80 °C.
• Zgodność z normami: IEC 60947-3; zgodny z wymogami RoHS.
• Rodzaj napięcia: AC; funkcja przełączająca: przełącznik sterujący.
• Głębokość wbudowania: 68 mm; szerokość wyrażona liczbą modułów: 2.

Zastosowanie produktu

• Rozłącznik modułowy 63A 2P SBN263 stosuje się w rozdzielnicach modułowych do izolowania obwodów zasilających odbiorniki i pola rozdziału.
• Używany jako urządzenie odłączające przy pracach konserwacyjnych i serwisowych oraz jako element układów sterowania zasilaniem.
• Zastosowania: instalacje mieszkaniowe, budynki użyteczności publicznej, panele sterownicze i szafy rozdzielcze w zastosowaniach przemysłowych o wymaganiach zgodnych z podanymi kategoriami użytkowania.
• Nadaje się do współpracy z typowymi zabezpieczeniami nadprądowymi i instalacją w systemach zasilania 230/400 V AC, przy zachowaniu parametrów znamionowych.
