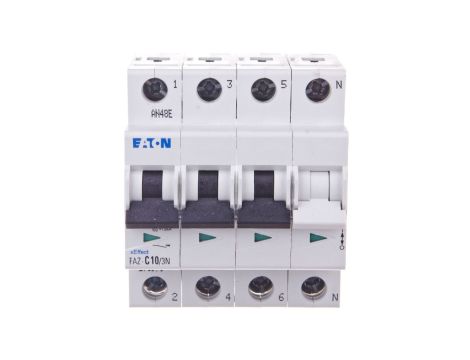

Wyłącznik nadprądowy 3P+N C 10A 15kA AC FAZ C10/3N 278971

Wyłącznik nadprądowy 3P+N C 10A 15kA AC FAZ C10/3N 278971

Wyłącznik nadprądowy FAZ C10/3N (3P+N) to aparat typu C o prądzie znamionowym 10 A, przeznaczony do ochrony obwodów trójfazowych z przewodem neutralnym w instalacjach niskiego napięcia. Stosowany do ochrony przed przeciążeniem i zwarciem w rozdzielnicach przemysłowych, komercyjnych i budynkach użyteczności publicznej.

Cechy techniczne

• Liczba biegunów: 3P+N (trzy bieguny robocze plus przewód neutralny).
• Prąd znamionowy: 10 A; charakterystyka wyzwalania typu C (wyzwalanie przy prądach udarowych typowych dla obciążeń indukcyjnych).
• Napięcie znamionowe: AC 240/415 V (wartość nominalna systemu około 400 V), częstotliwość 50 Hz.
• Zdolność łączeniowa (wytrzymanie zwarcia): do 15 kA zgodnie z IEC/EN 60947-2.
• Montaż: na szynie DIN; modułowa konstrukcja przeznaczona do zabudowy w rozdzielnicach.
• Stopień ochrony: IP20 w stanie zamontowanym; po zabudowie możliwość uzyskania IP40.
• Zaciski: rozwiązania wielofunkcyjne umożliwiające elastyczne podłączenie przewodów.
• Odporność środowiskowa: odporność na korozję i promieniowanie UV; zakres temperatur pracy od -40 °C do +75 °C.
• Trwałość operacyjna: żywotność mechaniczna przekraczająca 10 000 cykli.
• Zgodność z normami: IEC/EN 60947-2 oraz IEC/EN 60898 (dotyczące wyłączników nadprądowych).

Zastosowanie produktu

• Zabezpieczenie obwodów trójfazowych z przewodem neutralnym w instalacjach przemysłowych i komercyjnych.
• Montaż w rozdzielnicach głównych i pomocniczych do ochrony obwodów zasilających silniki, oświetlenie i gniazda.
• Ochrona przed przeciążeniami i zwarciami w instalacjach budynków użyteczności publicznej i obiektach infrastrukturalnych.
• Stosowanie tam, gdzie wymagane są wyłączniki o charakterystyce C i zdolności łączeniowej do 15 kA.
