Opis produktu

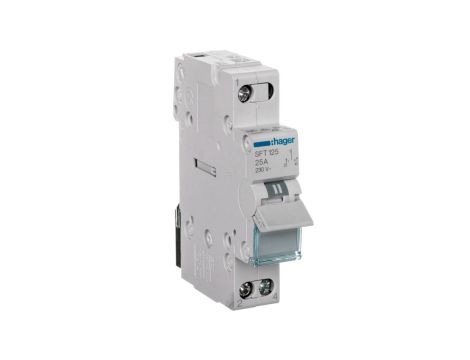

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 25A 1P SFT125
Przełącznik modułowy SFT125 to jednopolarne urządzenie do ręcznego przełączania źródeł zasilania (sieć ↔ agregat) w instalacjach 230 V AC. Przełącznik przeznaczony jest do montażu modułowego w rozdzielnicach i panelach dystrybucyjnych do sterowania zasilaniem rezerwowym jednofazowych obwodów.
Cechy techniczne
- Typ: przełącznik modułowy 1P (jeden styk przełączny)
- Prąd znamionowy: 25 A
- Napięcie znamionowe: 230 V AC, 50/60 Hz
- Funkcja przełączająca: I-0-II (pozycje: sieć – 0 – agregat)
- Odporność na przepięcia udarowe: 4000 V
- Prąd zwarciowy: 375 A
- Trwałość elektryczna: 25 000 cykli; trwałość mechaniczna: 200 000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł)
- Moment dokręcania zacisków: 1,8 Nm
- Stopień ochrony obudowy: IP20
- Zakres temperatur pracy: -40 °C do +80 °C
- Zgodność z normami: PN-EN 60943-3, PN-EN 60669-1, normy IEC; zgodność z dyrektywami RoHS/WEEE (deklaracje producenta)
- Czytelny wskaźnik pozycji na dźwigni napędu ułatwiający identyfikację stanu przełącznika
Zastosowanie produktu
- Ręczne przełączanie źródła zasilania między siecią a agregatem w instalacjach jednofazowych
- Montaż modułowy w rozdzielnicach i pulpitach na szynie DIN w obiektach mieszkalnych, komercyjnych i przemysłowych
- Sterowanie zasilaniem rezerwowym obwodów krytycznych (np. wybrane obwody gniazd, systemów sterowania, oświetlenia awaryjnego) — dla pojedynczej fazy
- Integracja z instalacjami, gdzie wymagane jest manualne przełączenie zasilania i wizualna informacja o pozycji przełącznika
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznaczają pozycje I‑0‑II na przełączniku SFT125?
Pozycja I oznacza zasilanie podstawowe (sieć), 0 — wyłączenie (brak połączenia), II — zasilanie rezerwowe (agregat). Przełącznik zmienia jednopunktowo przewód fazowy zgodnie z wybranym źródłem. - Czy SFT125 pełni funkcję rozłącznika izolacyjnego?
SFT125 jest modułowym przełącznikiem o funkcji przełączającej/izolacyjnej dla jednej fazy zgodnie z deklaracjami producenta. Jeśli wymagana jest pełna separacja wszystkich przewodów (w tym neutralnego), należy zastosować odpowiedni przełącznik wielopolowy.
