Opis produktu

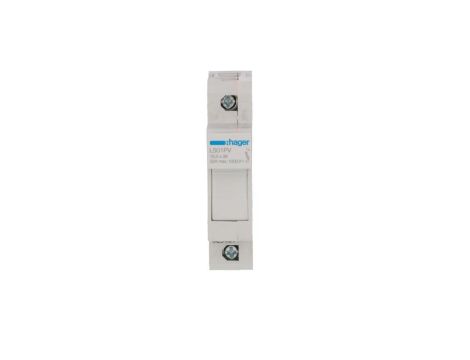

Podstawa bezpiecznikowa modułowa PV 1P 10x38mm 32A 1000V DC L501PV
Podstawa bezpiecznikowa modułowa L501PV przeznaczona do ochrony obwodów DC w instalacjach fotowoltaicznych; jednopunktowa (1P) jednostka do bezpieczników 10×38 mm oferująca napięcie znamionowe 1000 V DC i prąd znamionowy 32 A. Produkt przeznaczony do integracji w układach zabezpieczeń stringów PV oraz rozdzielnic modułowych.
Cechy techniczne
- Typ: podstawa bezpiecznikowa modułowa, 1-biegunowa (1P), model L501PV
- Rozmiar bezpiecznika: 10 × 38 mm
- Prąd znamionowy: 32 A
- Napięcie znamionowe DC: 1000 V DC
- Brak sygnalizatora optycznego (wersja bez wskaźnika przepalenia)
- Kompatybilność z zasadami RoHS
- Trwałość: do 2000 cykli elektrycznych i 5000 cykli mechanicznych
- Wymiary: głębokość 75 mm, wysokość 77 mm, szerokość 18 mm
- Zakres temperatur pracy: -25 °C do 80 °C
- Moment dokręcający: 2 Nm
- Normy stosowane w projekcie produktu: IEC 60269-6 i NF 60947-3 (informacja techniczna)
Zastosowanie produktu
- Ochrona i separacja obwodów DC w instalacjach fotowoltaicznych przy napięciach do 1000 V DC
- W montażu w skrzynkach rozdzielczych i komórkach łączeniowych (string combiner) do zabezpieczenia pojedynczych stringów
- Stosowanie tam, gdzie wymagane są modułowe rozwiązania o szerokości 18 mm i łatwa integracja w rozdzielnicach modułowych
- Aplikacje serwisowe i eksploatacyjne wymagające trwałości mechanicznej i elektrycznej (np. częste operacje łączeniowe)
