Kontaktron boczny z 2 rezystorami 1,1kOhm w konfiguracji 2EOL/NC (brązowy) K-1 2E BR

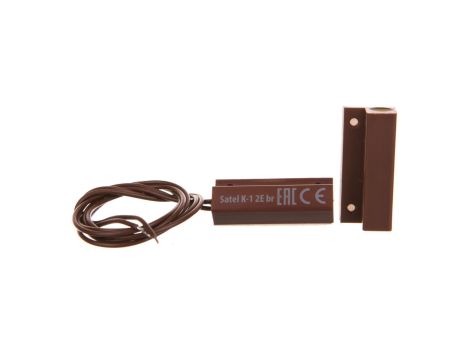

K-1 2E BR to czujka magnetyczna stanowiąca bazowy element ochrony obwodowej. Służy do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka przeznaczona jest do montażu powierzchniowego poprzez przykręcenie. Składa się z dwóch wodoszczelnych części:

• czujnika kontaktronowego (magnetycznego)
• magnesu.

Oddalenie jednej części od drugiej powoduje naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Umożliwiają one centrali alarmowej wykrycie sabotażu czujki. K-1 2E BR jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.

Dane techniczne:

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 20 mA
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 18 mm
• Odległość otwarcia styków kontaktronu: 28 mm
• Rezystancja parametryczna: 2 x 1100 Ω
• Waga: 10 g
