Opis produktu

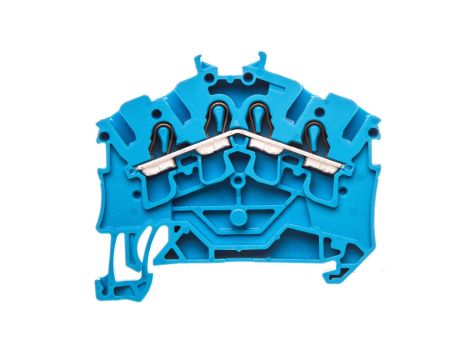

Złączka szynowa 4-przewodowa 2,5mm2 niebieska 2002-6404 TOPJOBS
Jednopoziomowa złączka szynowa TOPJOBS 2002-6404 przeznaczona do przyłączania przewodów o przekroju do 2,5 mm2; stosowana w rozdzielnicach i szafach sterowniczych do połączeń sygnałowych i zasilających na szynie DIN 35 mm.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm; wysokość przy najniższym sposobie montażu: 38,9 mm; długość: 52 mm; rozstaw rastra: 5,2 mm.
- Konstrukcja: 1 poziom, 4 zaciski na poziom (złączka 4-przewodowa); wewnętrzne piętra zmostkowane.
- Rodzaj połączenia: zacisk sprężynowy (połączenie od góry), zapewniający stały docisk przewodu bez konieczności dokręcania śrub.
- Prąd znamionowy: 24 A; nominalny przekrój: 2,5 mm2 (zgodnie z oznaczeniem produktu).
- Zakresy przyłączanych przewodów: przewód jednodrutowy 0,75–4 mm2; przewód linkowy z końcówką tulejkową 0,75–2,5 mm2; przewód linkowy bez tulejki 0,25–4 mm2; przewód wielożyłowy 0,25–2,5 mm2.
- Izolacja: tworzywo termoplastyczne, klasa palności zgodna z UL94 V0; kolor: niebieski.
- Zakres temperatur pracy: od -60 °C do 105 °C.
- Dodatkowe cechy: dostępna wersja przeciwwybuchowa EEx e; wymagana płytka zamykająca.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — połączenia sygnałowe i zasilające na szynie DIN.
- Punkty połączeniowe w układach sterowania i automatyki przemysłowej wymagające kompaktowych złączy 4-przewodowych.
- Instalacje, gdzie wymagane jest podłączenie przewodów z końcówkami tulejkowymi oraz przewodów wielożyłowych.
- Aplikacje w strefach z wymaganiami przeciwwybuchowymi (przy użyciu wersji EEx e) oraz instalacje pracujące w szerokim zakresie temperatur.
