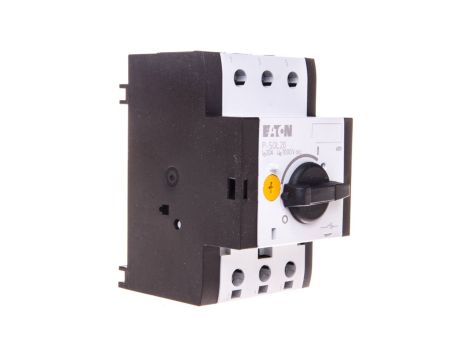

Rozłącznik do instalacji fotowoltaicznej 2P 20A DC P-SOL20 120934
Rozłącznik izolacyjny DC P-SOL20 2-biegunowy o znamionowym prądzie 20 A, przeznaczony do bezpiecznego odłączania obwodów fotowoltaicznych do 1000 V DC. Urządzenie w wykonaniu otwartym z pokrętłem, zaprojektowane do montażu stałego w tablicach rozdzielczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 20 A
- Maksymalne napięcie pracy: do 1000 V DC
- Liczba biegunów: 2 (2P), wykonanie otwarte
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło
- Stopień ochrony części czołowej: IP20
- Temperatura pracy: od -25°C do +60°C
- Trwałość mechaniczna i elektryczna: do 100000 cykli łączeń
- Wymiary (S×W×G): 58 × 93 × 76 mm; masa: 0,32 kg
- Budowa: urządzenie mocowane na stałe; odpowiedni do montażu w tablicach rozdzielczych
- Wyposażenie opcjonalne: możliwość zastosowania wyzwalacza napięciowego
- Zgodność z normą: IEC/EN 60947-3
- Dodatkowe cechy: odporność na wilgoć; brak wbudowanego napędu i mechanizmu ryglującego
Zastosowanie
- Odłączanie stringów fotowoltaicznych i izolacja obwodu DC przed falownikiem
- Funkcja rozłącznika głównego w małych i średnich instalacjach PV o napięciu DC do 1000 V
- Montaż w szafach sterowniczych i tablicach rozdzielczych systemów fotowoltaicznych
- Integracja z układami sterowania przy użyciu opcjonalnego wyzwalacza napięciowego
- Zastosowania wymagające urządzenia mocowanego na stałe z pokrętłowym sterowaniem i połączeniem śrubowym
