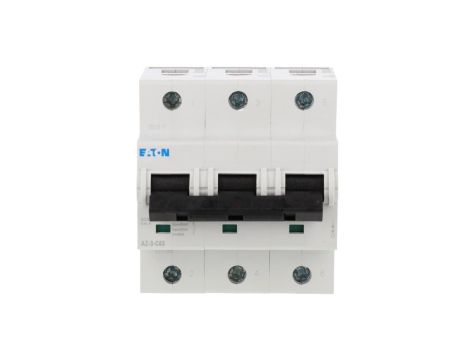

Wyłącznik nadprądowy 3P C 63A 25kA AC AZ-3-C63 211796

Wyłącznik nadprądowy 3P C 63A 25kA AC AZ-3-C63 211796

Wyłącznik nadprądowy 3-biegunowy AZ-3-C63 o prądzie znamionowym 63 A i charakterystyce wyzwalania C, przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i budynkowych przy napięciu znamionowym 400 V AC.

Cechy techniczne

• Liczba biegunów: 3; charakterystyka wyzwalania: C (typowe zastosowania obwodów silnikowych i ogólnych).
• Prąd znamionowy: 63 A; napięcie znamionowe: 400 V AC; częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 25 kA (wartość znamionowa dla wyłącznika).
• Szerokość: 45 mm (front), 27 mm na biegun; szerokość wyrażona liczbą modułów: 3; głębokość wbudowania: 75 mm.
• Stopień ochrony: IP20 (IP40 po zabudowie); stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
• Zakres temperatur pracy: -25°C do +55°C.
• Przyłącza przewodów: zakres przekrojów od 2,5 do 50 mm?, przystosowane do połączeń śrubowych.
• Montaż: na standardowej szynie DIN; możliwość dodatkowego wyposażenia (np. dźwignie mechaniczne, styki pomocnicze).
• Klasa ograniczenia energii: 3; jednoczesne rozłączanie bieguna N: nie (N nie rozłączany jednocześnie).

Zastosowanie produktu

• Ochrona obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych przy zasilaniu 400 V AC.
• Zabezpieczenie obwodów silnikowych, pomp, wentylatorów oraz układów HVAC wymagających charakterystyki C.
• Instalacje modułowe montowane na szynach DIN — tablice sterownicze, rozdzielnie maszynowe, systemy automatyki.
• Zastosowania wymagające zdolności łączeniowej do 25 kA i pracy w warunkach temperaturowych od -25°C do +55°C.
