Opis produktu

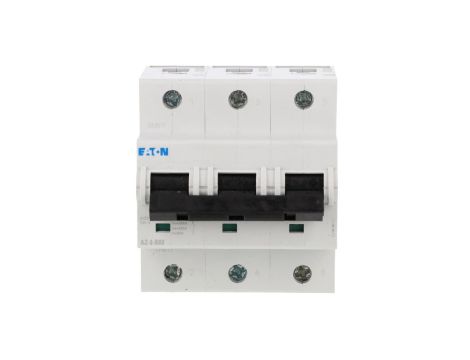

Wyłącznik nadprądowy 3P B 63A 25kA AC AZ-3-B63 174511
Wyłącznik nadprądowy AZ-3-B63 (nr katalogowy 174511) to trójpolowy wyłącznik nadprądowy przeznaczony do ochrony obwodów w instalacjach przemysłowych i budynkowych. Zaprojektowany do pracy w sieciach AC 50 Hz przy napięciu znamionowym 400 V, zapewnia ochronę przed przeciążeniami i zwarciami.
Cechy techniczne
- Prąd znamionowy: 63 A
- Liczba biegunów: 3 (trójpolowy)
- Charakterystyka wyzwalania: B
- Znamionowe napięcie pracy: 400 V AC, 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 25 kA (wg IEC/EN 60947-2)
- Stopień ochrony: IP20
- Zakres temperatur pracy: -25 °C do 55 °C (powyżej 55 °C obciążalność zmienia się o ok. 0,5% na każdy stopień)
- Szerokość montażowa: 3 moduły; głębokość wbudowania: 75 mm
- Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
- Jednoczesne rozłączanie bieguna N: nie
- Możliwość dodatkowego wyposażenia: tak (zgodnie z dokumentacją producenta)
- Zgodność z normami technicznymi: IEC/EN 60947-2, EN 45545-2, IEC 61373
Zastosowanie produktu
- Ochrona obwodów zasilających w szafach rozdzielczych i sterowniczych w przemyśle i budownictwie.
- Ochrona obwodów ogólnego przeznaczenia o niewielkich prądach rozruchu (oświetlenie, gniazda, obwody sterownicze).
- Zastosowania w systemach wymagających odporności mechanicznej i elektromagnetycznej (należy ocenić całą szafę sterowniczą pod kątem odporności na uderzenia, zwarcia i kompatybilności EMC).
- Instalacje, w których wymagana jest wysoka zdolność łączeniowa do ograniczania skutków zwarć; stosować zgodnie z instrukcją montażu producenta.
