Opis produktu

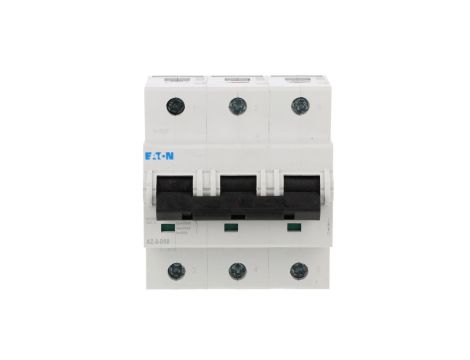

Wyłącznik nadprądowy 3P D 50A 25kA AC AZ-3-D50 211816
Wyłącznik nadprądowy AZ-3-D50 to trójpolowy aparat zabezpieczający o charakterystyce D, przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i budynkowych. Stosowany do zabezpieczania obwodów o podwyższonych prądach rozruchowych, np. silników i transformatorów.
Cechy techniczne
- Prąd znamionowy: 50 A
- Liczba biegunów: 3 (bez jednoczesnego rozłączania przewodu N)
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
- Charakterystyka wyzwalania: D — dedykowana do obwodów z dużymi prądami rozruchowymi
- Znamionowa zwarciowa zdolność łączeniowa (wg IEC/EN 60947-2): 25 kA
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
- Stopień ochrony: IP20 (po zabudowie możliwe IP40)
- Temperatura pracy: od -25°C do +55°C
- Wymiary montażowe i gabaryty: głębokość zabudowy 75 mm, szerokość odpowiada 3 modułom
- Możliwość montażu na szynie DIN
- Możliwość dodatkowego wyposażenia (przewidziano opcje doposażenia)
- Parametry mechaniczne i elektryczne obejmują odporność na korozję, odporność cieplną oraz właściwości izolacyjne
Zastosowanie produktu
- Zabezpieczanie obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych
- Ochrona obwodów z silnikami i urządzeniami o dużych prądach rozruchowych (charakterystyka D)
- Stosowanie w panelach sterowania i układach zasilania maszyn
- Aplikacje wymagające zdolności łączeniowej do 25 kA oraz ograniczenia energii klasy 3
- Instalacje wewnętrzne w rozdzielnicach szafowych montowanych na szynie DIN
