Wyłącznik nadprądowy 4P C 100A 20kA AC AZ-4-C100 211807

Wyłącznik nadprądowy 4P C 100A 20kA AC AZ-4-C100 211807

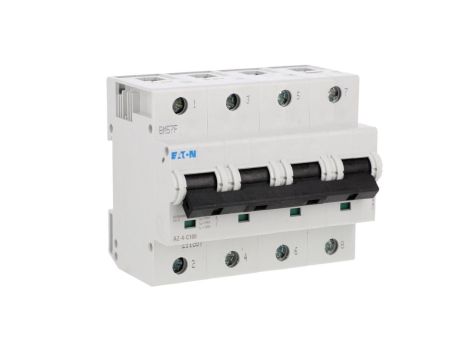

Wyłącznik nadprądowy AZ-4-C100 to 4-biegunowy aparat zabezpieczający o charakterystyce C i prądzie znamionowym 100 A, przeznaczony do ochrony obwodów AC w instalacjach przemysłowych oraz budynkowych przy napięciach 230/400 V.

Cechy techniczne

• Typ: wyłącznik nadprądowy, 4 bieguny (liczba biegunów całkowita: 4)
• Prąd znamionowy: 100 A
• Charakterystyka wyzwalania: C (przeznaczony do obciążeń z umiarkowanymi prądami rozruchowymi)
• Znamionowe napięcie: 230/400 V AC, częstotliwość: 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 20 kA (wg IEC/EN 60947-2)
• Szerokość montażowa: 27 mm na biegun (szerokość wyrażona liczbą modułów: 4)
• Głębokość wbudowania: 75 mm
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 °C do 55 °C
• Jednocześnie rozłączany biegun N: Nie
• Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
• Możliwość dodatkowego wyposażenia: tak (zgodnie z ofertą i instrukcją producenta)

Zastosowanie produktu

• Ochrona obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych i budynkowych
• Zabezpieczenie obwodów trójfazowych 230/400 V AC: silniki, oświetlenie, gniazda oraz odbiorniki ogólnego przeznaczenia
• Aplikacje wymagające zdolności łączeniowej 20 kA oraz klasy ograniczenia energii 3
• Instalacje modułowe montowane na szynie DIN (szerokość 4 moduły), tam gdzie istotne są kompaktowe wymiary i odporność na warunki otoczenia
• Integracja w systemach, gdzie neutralny biegun nie musi być rozłączany jednocześnie z biegunami fazowymi
