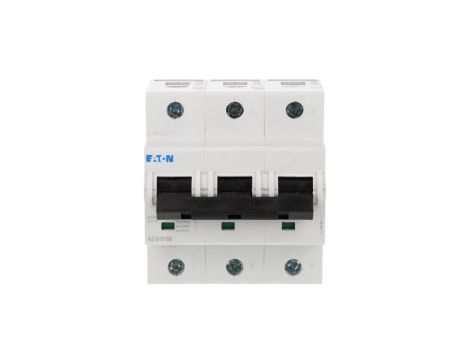

Wyłącznik nadprądowy 3P D 100A 15kA AC AZ-3-D100 211828

Wyłącznik nadprądowy 3P D 100A 15kA AC AZ-3-D100 211828

Wyłącznik nadprądowy trójbiegunowy AZ-3-D100 o charakterystyce D przeznaczony do ochrony przeciwzwarciowej i przeciążeniowej instalacji 3-fazowych (AC). Produkt stosowany w rozdzielnicach przemysłowych oraz obiektach komercyjnych do zabezpieczenia obwodów z dużymi prądami rozruchowymi.

Cechy techniczne

• Prąd znamionowy: 100 A; charakterystyka wyzwalania: D (wysoki prąd wyzwalający, odpowiedni dla silników i obciążeń indukcyjnych).
• Liczba biegunów: 3; napięcie znamionowe: 230/400 V AC; częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa wg IEC/EN 60947-2: 15 kA; maksymalne zabezpieczenie dopuszczalne: do 200 A.
• Stopień ochrony: IP20 (po montażu możliwość uzyskania IP40); stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3; kategoria przepięcia: 3.
• Wymiary montażowe: szerokość 3 moduły (27 mm na biegun), głębokość wbudowania 75 mm, wymiar montażowy w gniazdku 90 mm; montaż na szynie DIN.
• Zakres temperatur pracy: -25 °C do 55 °C; jednoczesne rozłączanie biegunu N: nie.
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i pomocnicze).

Zastosowanie

• Ochrona obwodów zasilających silniki i inne obciążenia indukcyjne wymagające charakterystyki D.
• Stosowanie w rozdzielnicach głównych i sekcyjnych w zakładach przemysłowych oraz budynkach użyteczności publicznej.
• Zabezpieczenie obwodów dystrybucji trójfazowej w instalacjach maszynowych, automatyki i systemów sterowania.
• Wykorzystanie tam, gdzie wymagana jest zdolność łączeniowa 15 kA i ochrona przed krótkimi zwarciami oraz przeciążeniami.
