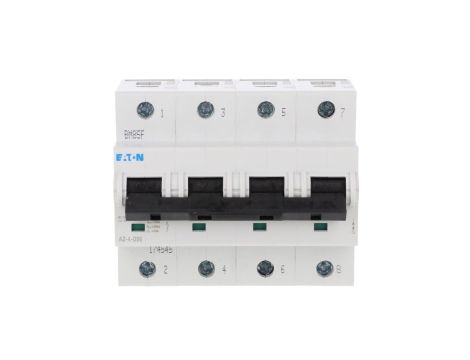

Wyłącznik nadprądowy 4P D 50A 25kA AC AZ-4-D50 174545

Wyłącznik nadprądowy 4P D 50A 25kA AC AZ-4-D50 174545

Wyłącznik nadprądowy AZ-4-D50 to czterobiegunowy aparat zabezpieczający (4P) o charakterystyce wyzwalania D i prądzie znamionowym 50 A, przeznaczony do ochrony obwodów prądu przemiennego. Produkt stosowany jest w rozdzielnicach przemysłowych i budynkowych oraz w instalacjach wymagających wysokiej zdolności łączeniowej.

Cechy techniczne

• Prąd znamionowy: 50 A; rodzaj napięcia: AC; częstotliwość: 50 Hz; napięcie znamionowe: 400 V.
• Charakterystyka wyzwalania: D — dedykowana do obciążeń z dużymi prądami rozruchowymi.
• Znamionowa zwarciowa zdolność łączeniowa (Icu) wg IEC 60947-2: 25 kA.
• Liczba biegunów: 4 (całkowita); jednoczesne rozłączanie bieguna N: nie.
• Stopień ochrony: IP20; stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3; kategoria przepięcia: 3.
• Zakres przekrojów przewodów przyłączeniowych: 2,5–50 mm?.
• Szerokość: 4 moduły; głębokość wbudowania: 75 mm.
• Temperatura pracy: od -25°C do 55°C.
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i pomocnicze moduły zgodne z systemem AZ).

Zastosowanie produktu

• Ochrona obwodów zasilających silniki i przetwornice w zakładach przemysłowych (aplikacje z dużymi prądami rozruchowymi).
• Rozdzielnice główne i instalacje budynków użyteczności publicznej.
• Systemy zasilania maszyn i linii produkcyjnych wymagające zdolności łączeniowej do 25 kA.
• Aplikacje szynowe i transportowe oraz instalacje o ograniczonej przestrzeni montażowej (szerokość 4 moduły, głębokość montażu 75 mm).
