Opis produktu

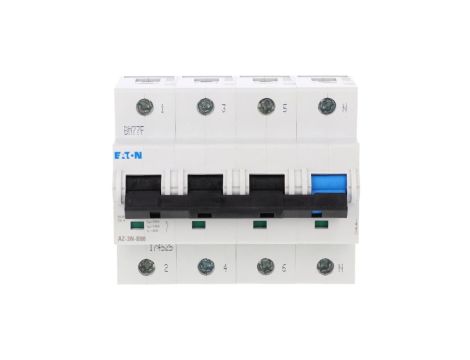

Wyłącznik nadprądowy 3P+N B 80A 25kA AC AZ-3N-B80 174525
Trójbiegunowy wyłącznik nadprądowy z odłączanym biegunem neutralnym, przeznaczony do ochrony linii i odbiorników w rozdzielnicach przemysłowych i budynkowych. Typ B zapewnia zabezpieczenie przed przeciążeniami i zwarciami w obwodach o niskich prądach rozruchu.
Cechy techniczne
- Liczba biegunów: 4 (3P + N) z jednoczesnym rozłączaniem przewodu N
- Prąd znamionowy (In): 80 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Charakterystyka wyzwalania: B (szybkie wyzwalanie przy niewielkim wzroście prądu)
- Znamionowa zwarciowa zdolność łączeniowa (Icu) wg IEC 60947-2: 25 kA
- Stopień ochrony: IP20
- Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
- Zakres temperatur pracy: -25 °C do +55 °C; współczynnik deratingu 0,5% na każdy stopień powyżej 40 °C
- Możliwość podłączenia przewodów: przekrój 2,5–50 mm?
- Wymiary montażowe: szerokość odpowiada 4 modułom, głębokość zabudowy 75 mm
- Możliwość dodatkowego wyposażenia (akcesoria montażowe i funkcjonalne)
- Obudowa nieprzeznaczona do pracy w środowiskach korozyjnych ani strefach zagrożonych wybuchem; wymagane uwzględnienie parametrów całej szafy sterowniczej (odporność na uderzenia, nagrzewanie itp.)
- Zgodność z wymaganiami stosowanych norm przemysłowych oraz kryteriami montażowymi dla urządzeń rozdzielczych
Zastosowanie produktu
- Rozdzielnice główne i pomocnicze w obiektach przemysłowych i komercyjnych
- Panele sterowania maszyn i układy automatyki wymagające ochrony nadprądowej
- Obwody z przewodami do 50 mm? oraz instalacje wymagające jednoczesnego odłączenia przewodu neutralnego
- Aplikacje o umiarkowanych prądach rozruchu, gdzie stosuje się charakterystykę B (oświetlenie, obwody grzewcze, obciążenia rezystancyjne)
- Systemy rozdziału energii w zakładach produkcyjnych, budynkach użyteczności publicznej i instalacjach serwisowych; montaż w szafach spełniających wymagania mechaniczne i termiczne
