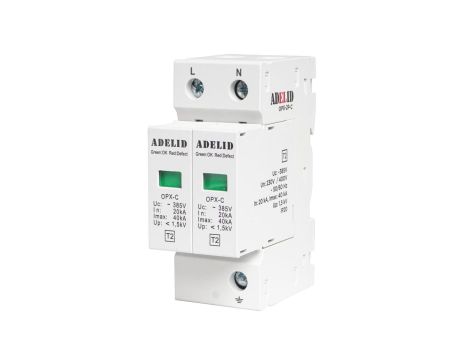

Ogranicznik przepięć T2 2P 1,5kV 20kA OPX-2P-C

Ochronnik przeciwprzepięciowy 2-polowy, klasa C, 20-40 kA, do montażu na szynę TH35, marki Adelid.

Kod produktu: OPX-2P-C

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu 2 (dawnej klasy C) chronią instalację elektryczną przed skutkami przepięć, powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Chodzi przede wszystkim o załączanie urządzeń elektrycznych, takich jak silniki, transformatory czy też spawarki. Ograniczniki te redukują również przepięcia, które występują w wyniku zadziałania zabezpieczeń instalacji.

Dane techniczne:

• Klasa ochrony: C (II)

• Ilość pól: 2 (1F+N)

• Prąd próbny In: 20kA

• Prąd MAX Imax: 40kA

• Uc: 385V

• Up: <1,5kV

• Certyfikat CE.

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,

• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.

• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.

• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.

• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;

• Instalacja na szynę TH35.

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,

• czerwony – brak ochrony.

Wymiary urządzenia:

SCHEMAT PODŁĄCZENIA:
