Opis produktu

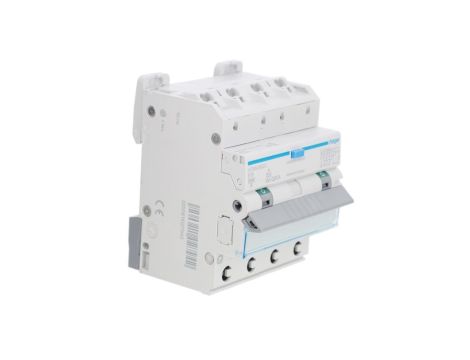

Wyłącznik różnicowo-nadprądowy RCBO 4P B16A 6KA 0,03A Typ A QuickConnect/QB ADM416QC
Wyłącznik różnicowo-nadprądowy RCBO 4P ADM416QC łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym urządzeniu, przeznaczony do ochrony obwodów w instalacjach 230/400 V. Produkt stosowany jest tam, gdzie wymagane jest jednoczesne wykrywanie upływów prądu i zabezpieczenie przeciwzwarciowe/przeciążeniowe.
Cechy techniczne
- Prąd znamionowy: 16 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: Typ A
- Charakterystyka wyzwalania: B (ochrona nadprądowa)
- Liczba biegunów: 4 (wersja 4P dla systemów czteroprzewodowych)
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN/IEC)
- Napięcie pracy: 230–400 V, częstotliwość 50 Hz; napięcie izolacji: 500 V
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3
- Wymiary (H × W × D): 84 × 71 × 70 mm; głębokość wbudowania: 68 mm; szerokość: 4 moduły
- Zakres temperatur pracy: -25 °C do +40 °C
- Łącza: QuickConnect i BiConnect (możliwość podłączenia przewodów za pomocą systemów QC/QB)
- Brak pozycji neutralnej; całkowite straty mocy: 10,90 W
Zastosowanie produktu
- Ochrona obwodów jednofazowych i trójfazowych w instalacjach 230/400 V, tam gdzie wymagane jest jednoczesne zabezpieczenie różnicowoprądowe i nadprądowe.
- Rozdzielnice modułowe w budownictwie mieszkaniowym, biurowym i małych obiektach przemysłowych.
- Stosowanie w instalacjach czterożyłowych (4P) oraz tam, gdzie preferowane są systemy połączeń QuickConnect/BiConnect w celu szybkiego montażu.
- Zastosowania wymagające ochrony przed porażeniem oraz ochrony obwodów przed przeciążeniem i zwarciem przy zdolności wyłączania do 6 kA.
