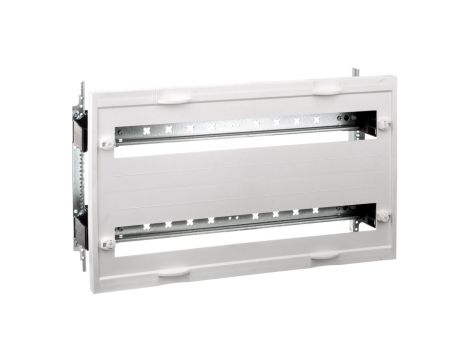

Blok universN dla aparatów modułowych montowanych poziomo 48 modułów 300x500mm UD22B3

Blok universN dla aparatów modułowych montowanych poziomo 48 modułów 300x500mm UD22B3

Blok universN UD22B3 to obudowa przeznaczona do montażu aparatów modułowych w układzie poziomym; konstrukcja 2x24 moduły (48 miejsc modułowych) umożliwia zabudowę aparatów ochronnych i rozdzielczych w instalacjach niskiego napięcia, natomiast wymiary 300×500×125 mm pozwalają na stosowanie w rozdzielnicach wiszących i modułowych systemach rozdziału.

Parametry techniczne

• Wymiary zewnętrzne: wysokość 300 mm × szerokość 500 mm; głębokość montażowa 125 mm.
• Układ modułów: 48 miejsc modułowych łącznie (2 rzędy po 24 M).
• Liczba szyn DIN: 2 (przeznaczone do montażu aparatów modułowych montowanych poziomo).
• Materiał i kolor: tworzywo sztuczne, kolor biały RAL 9010.
• Dostarczany bez płyty montażowej i bez zacisku PEN.
• Pokrywa: produkt nie jest dostarczany z pokrywą; przewidziany rodzaj pokrywy — z otworem.
• Konstrukcja: 2 pola/sekcje; przeznaczony do zabudowy aparatów modułowych w systemach rozdziału.

Zastosowanie produktu

• Montaż w rozdzielnicach elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych wymagających zabudowy aparatów modułowych w układzie poziomym.
• Zabudowa wyłączników nadmiarowo-prądowych, różnicowoprądowych, modułów ochrony przeciwprzepięciowej oraz modułów pomiarowych w konfiguracjach 2x24M.
• Stosowanie tam, gdzie wymagana jest kompaktowa obudowa o głębokości 125 mm i estetycznym wykończeniu RAL 9010; przygotowany do końcowego montażu zgodnie z obowiązującymi normami.
