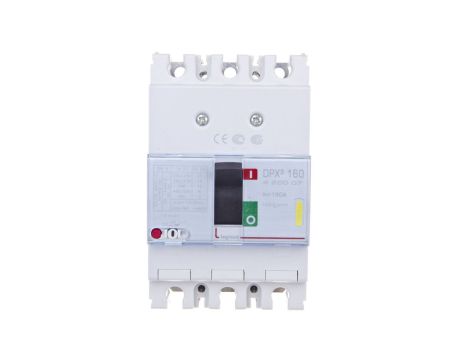

Wyłącznik mocy 3P 160A 16kA DPX3 160 420007

Wyłącznik mocy 3P 160A 16kA DPX3 160 420007

Wyłącznik mocy DPX3 160 420007 to trójpolowy wyłącznik termiczno-magnetyczny o znamionowym prądzie 160 A przeznaczony do ochrony i rozłączania obwodów zasilających w instalacjach przemysłowych i usługowych. Urządzenie przeznaczone do montażu stałego w rozdzielnicach i szafach sterowniczych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 160 A
• Liczba biegunów: 3 (3P)
• Znamionowe napięcie pracy: 690 V AC / 500 V DC
• Zakres nastawy wyzwalacza przeciążeniowego: 128–160 A (0,8–1 In dla In = 160 A)
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1600 A (ustawienie stałe)
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 16 kA
• Stopień ochrony: IP20
• Przyłącza obwodów głównych: od przodu, połączenie śrubowe
• Rodzaj elementu przełączającego: dźwignia z widocznym wskaźnikiem wyłączenia
• Opcjonalny napęd silnikowy: dostępny jako akcesorium
• Budowa: urządzenie mocowane na stałe
• Wytrzymałość elektryczna / mechaniczna: 8000 / 25000 cykli

Zastosowanie produktu

• Ochrona i rozłączanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
• Zabezpieczenie obwodów silnikowych, transformatorów i grup pompowych w instalacjach procesowych
• Stosowanie w panelach zasilających maszyn i linii produkcyjnych wymagających zdolności łączeniowej 16 kA
• Możliwość rozbudowy o napędy silnikowe i dodatkowe wyzwalacze/akcesoria dla sterowania zdalnego i integracji z systemem automatyki
