Opis produktu

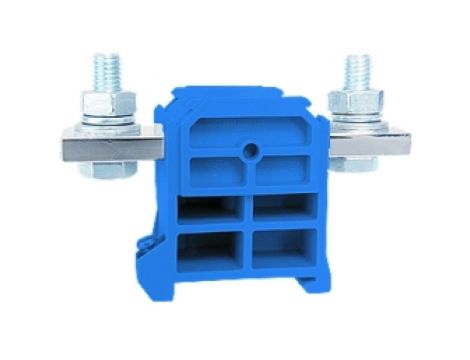

Złączka szynowa 1-przewodowa 95,0mm2 niebieska ZSG1-95.0n 2902313
Złączka szynowa 1-przewodowa 95,0mm2 niebieska ZSG1-95.0n 2902313 przeznaczona jest do połączeń śrubowych przewodów o przekroju 10–95 mm², stosowana w rozdzielnicach i szafach sterowniczych do prowadzenia głównych i pomocniczych połączeń zasilających.
Cechy techniczne
- Prąd znamionowy In: 232 A; napięcie znamionowe: 800 V.
- Zakres przewodów (jednodrutowy, linkowy, z tulejką): 10–95 mm².
- Materiał izolacyjny: poliamid PA 66, tworzywo termoplastyczne, bezhalogenowe; klasa palności UL94: V0.
- Montaż: szyna montażowa DIN TS 35 (Szyna G); połączenie śrubowe; pozycja przyłączenia: z boku.
- Moment dokręcania śruby: 25–30 Nm.
- Wymiary (szer. × wys. × dł.): 41 mm × 56 mm × 85 mm.
- Zakres temperatur pracy: od -25°C do 125°C.
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra niezmostkowane.
- Kolor: niebieski. Dostarczane akcesoria: oznaczniki i osłony dla złączek.
- Producent: Simet Spółka Akcyjna (Jelenia Góra).
Zastosowanie produktu
- Połączenia główne i odgałęzienia w rozdzielnicach niskiego napięcia i szafach sterowniczych.
- Instalacje przemysłowe wymagające przyłączenia przewodów 10–95 mm² (w tym z końcówkami tulejkowymi).
- Montaż na szynach TS35 w panelach sterowania, automatyce maszyn oraz rozdzielniach energetycznych.
- Zastosowania, gdzie wymagane są wyższe temperatury pracy do 125°C oraz odporność materiału zgodna z UL94 V0.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka wymaga płytki zamykającej?
Nie — dla tej złączki płytka zamykająca nie jest wymagana. - Czy dostępna jest wersja przeciwwybuchowa (EEx e)?
Nie — opisywana złączka nie posiada wersji przeciwwybuchowej.
