Opis produktu

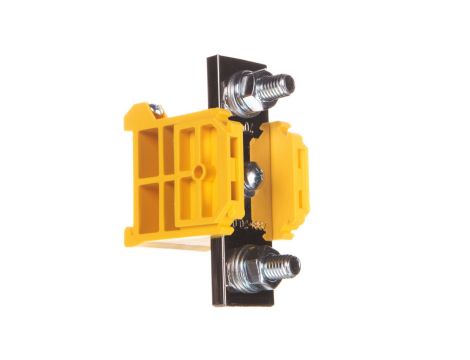

Złączka szynowa 2-przewodowa 70mm2 żółtaTS 35 ZSG1-70.0z 12901314 /5szt./
Złączka szynowa gwintowa ZSG1-70.0z przeznaczona do łączenia przewodów o przekrojach 10–70 mm2; stosowana w rozdzielnicach i szafach sterowniczych do obwodów zasilających wymagających prądu znamionowego 192 A przy napięciu znamionowym 800 V.
Cechy techniczne
- Przekrój przewodów: 10–70 mm2 (jednodrutowe, linkowe, wielożyłowe)
- Prąd znamionowy In: 192 A
- Napięcie znamionowe Un: 800 V
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Montaż: szyna montażowa DIN 35 mm (TS 35)
- Rodzaj połączenia elektrycznego: połączenie śrubowe (oba zaciski)
- Liczba poziomów: 1; liczba zacisków na poziom: 2; pozycja połączenia: boczna
- Wymiary: długość 61 mm, szerokość rastra 41 mm, wysokość przy najniższym montażu 88 mm
- Zakres temperatur pracy: od -25 °C do 125 °C
- Wersja przeciwwybuchowa EEx e: nie; wymagana płytka zamykająca: nie
- Dostępne akcesoria: oznaczniki, płytki krańcowe i inne elementy montażowe
Zastosowanie produktu
- Połączenia przewodów zasilających o dużych przekrojach w rozdzielnicach i szafach sterowniczych
- Zastosowania przemysłowe wymagające prądu do 192 A przy 800 V
- Łączenia przewodów zasilających maszyn i napędów oraz pętle rozdzielcze
- Montaż na szynach DIN 35 w instalacjach automatyki i rozdziału energii
