Opis produktu

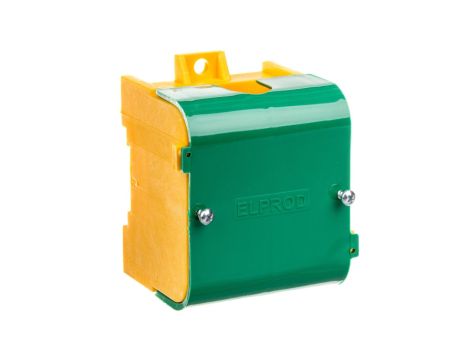

Odgałęźnik instalacyjny 1-segmentowy (zacisk: 1x95mm2 - 4x35mm2)/ z pokrywą żółto-zielony LZ 1*95/35P 84063009
Odgałęźnik instalacyjny 1-segmentowy LZ 1*95/35P to jednopunktowy zacisk do rozdziału przewodów o dużych przekrojach, przeznaczony do montażu na podłożu oraz na szynie TS 35. Produkt służy jako punkt rozgałęzienia przewodów w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Liczba biegunów: 1
- Prąd znamionowy: 232 A
- Napięcie znamionowe: 690 V
- Zakres zacisków: 1×95 mm2 lub do 4×35 mm2 (zacisk zgodny z opisem produktu)
- Rodzaj połączenia: śrubowy (zacisk śrubowy)
- Sposób montażu: śruba; możliwość mocowania na podłożu i na szynie TS 35
- Osłona izolacyjna przed dotykiem: tak; pokrywa w kolorze żółto?zielonym
- Wymiary: szer. 65 mm × wys. 81 mm × gł. 53 mm
- Łączna liczba podłączeń: 6 (liczba punktów podłączeniowych zgodnie z danymi produktu)
Zastosowanie
- Montaż w rozdzielnicach i szafach sterowniczych do rozgałęzienia przewodów o dużych przekrojach.
- Stosowanie w instalacjach budynkowych i przemysłowych wymagających połączeń śrubowych oraz mocowania na szynie TS 35.
- Wykorzystanie jako punkt łączeniowy dla przewodów zasilających i przewodów ochronnych w systemach energo? i automatyki.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy odgałęźnik jest przeznaczony do przewodów ochronnych (PE)?
Tak. Pokrywa w kolorze żółto?zielonym oraz obecność izolacji wskazują na zastosowanie odgałęźnika również jako zacisku przewodów ochronnych; urządzenie obsługuje przewody drutowe i linkowe w podanych przekrojach.
