Opis produktu

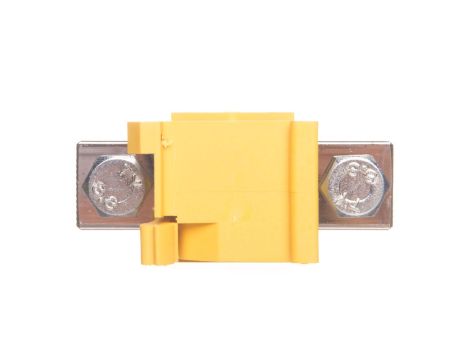

Złączka szynowa 1-przewodowa 95 mm2 żółta ZSG1-95.0z 12902314
Złączka szynowa ZSG1-95.0z to jedno-poziomowy zacisk śrubowy przeznaczony do przyłączania przewodów o przekroju 10–95 mm²; stosowana w rozdzielnicach i pędach zasilających wymagających montażu na szynie DIN 35 mm.
Cechy techniczne
- Zakres przekrojów przewodów: 10–95 mm² (jednodrutowe, linkowe oraz z końcówką tulejkową).
- Prąd znamionowy In: 232 A; napięcie znamionowe Un: 800 V.
- Rodzaj połączenia: połączenie śrubowe; liczba poziomów: 1; liczba zacisków na poziom: 2.
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Zakres temperatur pracy: -25 °C do 125 °C.
- Wymiary (mm): szerokość 41, wysokość 56, długość 85; szerokość rastra: 41 mm; pozycja połączenia: boczna.
- Montaż: szyna montażowa DIN 35 mm; wersja przeciwwybuchowa (EEx e): nie; nie wymaga płytki zamykającej.
- Kolor: żółty.
Zastosowanie produktu
- Rozdzielnice niskiego napięcia i szafy sterownicze wymagające przyłączenia przewodów głównych (10–95 mm²).
- Panele zasilające i listwy zbiorcze montowane na szynie DIN 35 mm.
- Instalacje przemysłowe i energetyczne do łączenia przewodów zasilających i ochronnych o dużych przekrojach.
- Aplikacje, gdzie wymagana jest materiałowa odporność na temperaturę i wysoka klasa palności (PA66, UL94 V0).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne do ZSG1-95.0z?
Dostępne akcesoria obejmują oznaczniki oraz płytki krańcowe przeznaczone do montażu i identyfikacji złączek na szynie DIN.
