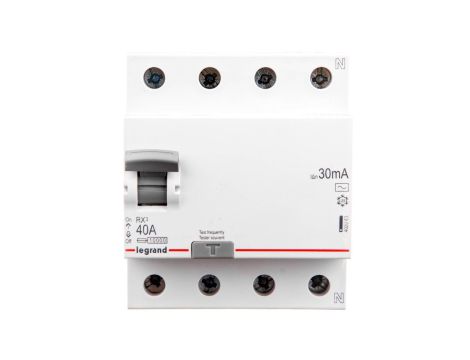

Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC P304 RX3 402063

Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC P304 RX3 402063

Wyłącznik różnicowoprądowy 4P P304 RX3 o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 0,03 A (30 mA) typu AC przeznaczony do ochrony przeciwporażeniowej w instalacjach trójfazowych 400 V. Urządzenie wykrywa sinusoidalne prądy upływu i stosowane jest w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.

Cechy techniczne

• Prąd znamionowy: 40 A
• Napięcie znamionowe: 400 V
• Liczba biegunów: 4 (4P) — ochrona dla układów 3~ + N
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typ AC (wykrywa prądy sinusoidalne)
• Znamionowa zdolność łączeniowa (Icn): 10 kA
• Odporność na impulsy prądowe: 0,25 kA
• Stopień ochrony przed dotykiem: IP2X
• Wymiar obudowy zgodnie z DIN 43880: 4; szerokość: 4 moduły
• Głębokość wbudowania: 44 mm; montaż na szynie DIN 35 mm
• Brak funkcji selektywnej oraz bez wyzwalania krótkozwłocznego — nie przeznaczony do pracy selektywnej w kaskadach
• Możliwość przyłączenia przez szyny grzebieniowe lub sztyftowe; brak możliwości wyposażenia w styki pomocnicze, wyzwalacze lub napędy
• Zgodność z odpowiednimi normami dotyczącymi wyłączników różnicowoprądowych (np. EN/IEC 61008)

Zastosowanie produktu

• Ochrona przeciwporażeniowa obwodów 3~ + N w instalacjach mieszkaniowych, biurowych i lekkich zakładach przemysłowych
• Instalacje z gniazdami i obwodami o zwiększonym ryzyku porażenia — wykrywanie upływów do ziemi
• Stosowanie w rozdzielnicach modułowych o szerokości 4 modułów, montaż na szynie DIN 35 mm, przyłączenie za pomocą szyn grzebieniowych lub sztyftowych
• Użycie jako urządzenie ochrony głównej lub miejscowej w układach TN/TT przy konieczności wykrywania sinusoidalnych prądów upływu
