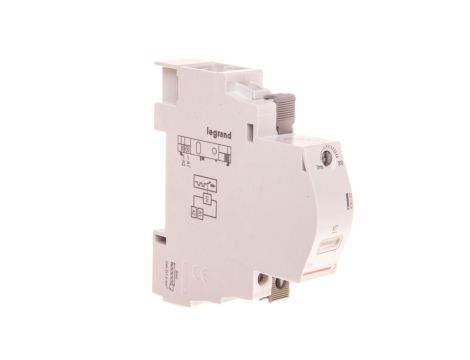

Wyzwalacz podnapięciowy 230V TX3/DX3/FRX 406282

Wyzwalacz podnapięciowy 230V TX3/DX3/FRX 406282

Wyzwalacz podnapięciowy 230 V AC przeznaczony do zdalnego wyzwalania aparatów modułowych. Urządzenie montowane z lewej strony aparatów serii TX3/DX3 oraz kompatybilnych rozłączników, stosowane w układach sterowania i ochrony rozdzielnic.

Cechy techniczne

• Znamionowe napięcie sterowania Us: 230 V AC (50/60 Hz).
• Rodzaj napięcia sterowania: AC.
• Charakterystyka: zwłoczny (opóźnione działanie wyzwalacza).
• Montaż: z lewej strony aparatów modułowych serii TX3 i DX3; kompatybilny z rozłącznikami FR 300, FRX 300 i FRX 400.
• Możliwość przyłączenia styczników pomocniczych: maks. 3 styki pomocnicze lub 2 styki wraz z wyzwalaczem.
• Przeznaczenie: odpowiedni do rozłączników; niezalecany do wyłączników silnikowych, wyłączników mocy ani przekaźników przeciążeniowych.
• Zgodność funkcjonalna z normami dotyczącymi aparatów pomocniczych (norma EN 60947-5-1 wskazana jako odniesienie dla układów sterowania).

Zastosowanie produktu

• Zdalne wyzwalanie rozłączników i aparatów modułowych w rozdzielnicach niskiego napięcia sterowanych napięciem 230 V AC.
• Integracja z systemami sterowania tam, gdzie wymagane jest opóźnione wyzwalanie w funkcjach zabezpieczeń i interlocków.
• Stosowanie w instalacjach przemysłowych i budynkowych wyposażonych w aparaturę serii TX3/DX3 oraz rozłączniki FR 300/FRX.
• Nie stosować jako elementu wyzwalającego w układach zabezpieczeń silnikowych, wyłącznikach mocy ani jako zamiennik przekaźnika przeciążeniowego.
