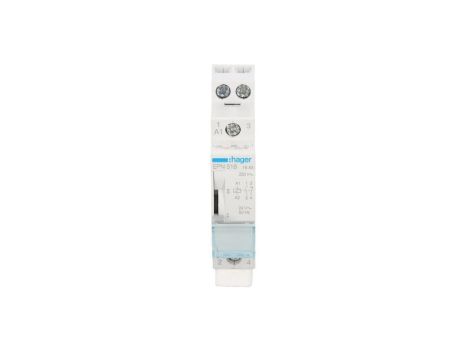

Przekaźnik bistabilny 24VAC/12VDC 1NO+ 1NC 16A EPN518

Przekaźnik bistabilny 24VAC/12VDC 1NO+ 1NC 16A EPN518

Przekaźnik bistabilny EPN518 to modułowy przekaźnik bistabilny z jednym stykiem zwiernym (NO) i jednym rozwiernym (NC), przeznaczony do montażu na szynie DIN. Służy do impulsowego przełączania obciążeń do 16 A przy napięciu styków do 250 V.

Cechy techniczne

• Konfiguracja styków: 1 NO + 1 NC (przekaźnik bistabilny)
• Znamionowy prąd przełączania: 16 A
• Napięcie znamionowe styków: 250 V
• Napięcie sterowania: 24 V AC (50/60 Hz) i 12 V DC
• Prąd jałowy cewki: 6 mA; maksymalna moc pobierana: 25 VA
• Trwałość elektryczna: do 150000 cykli; trwałość mechaniczna: do 500000 cykli
• Wymiary: głębokość 63 mm × wysokość 83 mm × szerokość 17,5 mm (1 moduł)
• Montaż: szyna DIN; moment dokręcający: 1,6 Nm
• Dopuszczalne przekroje przewodów: zgodnie z kartą katalogową (podane przekroje dla przewodów elastycznych i sztywnych)
• Stopień ochrony: IP20; możliwość obsługi ręcznej: brak
• Temperatura pracy/magazynowania: od -40 do 80 °C
• Rodzaj zasilania modułu: AC; napięcie zasilające: 230 V

Zastosowanie produktu

• Sterowanie oświetleniem impulsowym i scenami świetlnymi w instalacjach budynkowych
• Moduły przekaźnikowe w rozdzielnicach i panelach sterowniczych montowanych na szynie DIN
• Układy automatyki wymagające bistabilnego przełączania (utrzymanie stanu bez stałego zasilania cewki)
• Aplikacje przełączające obciążenia resistancyjne i typowe obciążenia instalacyjne do 16 A przy napięciu styków 250 V
