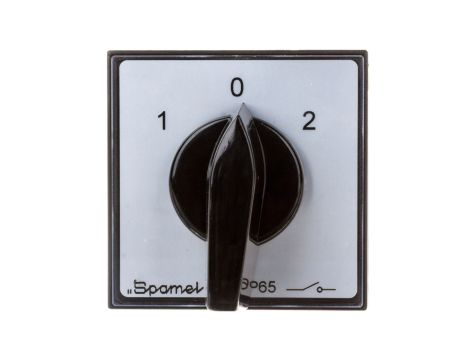

Łącznik krzywkowy sieć-agregat 4P 25A do wbudowania SK25-4.8396P03

Łącznik krzywkowy sieć-agregat 4P 25A do wbudowania SK25-4.8396P03

Łącznik krzywkowy przeznaczony do przełączania zasilania sieć–agregat w instalacjach zasilania rezerwowego; typ 4-biegunowy do wbudowania, obsługiwany pokrętłem, stosowany w obudowach maszyn i pulpitach sterowniczych.

Cechy techniczne

• Typ: Łącznik krzywkowy, model Przełącznik sieci (SK25-4.8396P03).
• Znamionowy prąd ciągły Iu: 25 A.
• Liczba biegunów: 4 (4P).
• Znamionowa moc pracy przy AC-3, 400 V: 8 kW.
• Pozycja 0: tak (neutralna pozycja wyłączenia).
• Stopień ochrony części czołowej: IP65.
• Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0).
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Element przełączający: pokrętło.
• Montaż: odpowiedni do montażu płaskiego i montażu pośredniego; nieodpowiedni do montażu czołowego czterootworowego oraz do instalacji w tablicach rozdzielczych.
• Urządzenie nie jest kompletnym urządzeniem w obudowie.
• Konstrukcja segmentowa przystosowana do pracy w trudnych warunkach; zgodność z wymaganiami norm PN-EN i IEC.

Zastosowanie

• Przełączanie zasilania między siecią a agregatem prądotwórczym w systemach zasilania rezerwowego.
• Ręczne przełączanie i izolacja obwodów zasilających silniki i napędy do 8 kW (AC-3, 400 V).
• Montaż w obudowach maszyn, pulpitach sterowniczych i kasetach montażowych (montaż płaski lub pośredni).
• Stosowanie w instalacjach przemysłowych oraz na stanowiskach eksploatacyjnych agregatów prądotwórczych, tam gdzie wymagana jest pozycja 0 i ochrona czołowa IP65.
• Użycie jako izolator do konserwacji i pracy serwisowej elementów układu zasilania.
