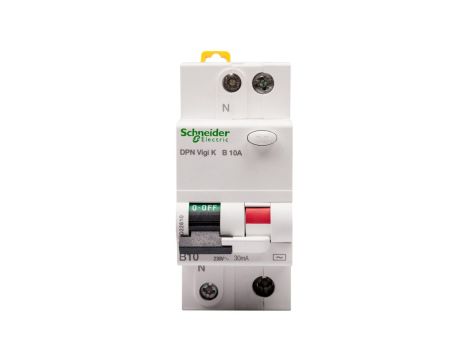

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC DPN Vigi K A9D22610

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ AC DPN Vigi K A9D22610

Wyłącznik różnicowo-nadprądowy 2P DPN Vigi K A9D22610 łączy funkcję RCD typu AC z członem nadmiarowoprądowym (wyzwalanie B), przeznaczony do ochrony przeciwporażeniowej i zabezpieczenia obwodów przed przeciążeniami i zwarciami w instalacjach jednofazowych.

Cechy techniczne

• Prąd znamionowy: 10 A
• Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz
• Liczba biegunów: 2 (2P) z jednoczesnym rozłączaniem bieguna N
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: AC
• Charakterystyka wyzwalania: B (człon nadmiarowoprądowy)
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898 / konstrukcja DPN Vigi K zgodna z IEC 61009-1)
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3
• Stopień ochrony: IP20
• Wymiary montażowe: szerokość 4 moduły, głębokość wbudowania 69,5 mm
• Przeznaczony do pracy w instalacjach jednofazowych z typowymi obciążeniami gniazd i odbiorników do 10 A

Zastosowanie

• Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych i użyteczności publicznej
• Zabezpieczanie obwodów w pomieszczeniach wilgotnych (łazienki, kuchnie) oraz miejscach zwiększonego ryzyka porażenia, przy jednoczesnym wymaganiu selektywnego rozłączania fazy i przewodu neutralnego
• Stosowanie w rozdzielnicach mieszkaniowych i lekkich instalacjach przemysłowych wymagających wyłącznika różnicowo-nadprądowego z członem B i prądem różnicowym 30 mA
• Montaż, konserwacja i wymiana urządzenia muszą być wykonywane przez wykwalifikowanego elektryka; przed pracami odłączyć zasilanie i przestrzegać lokalnych przepisów
