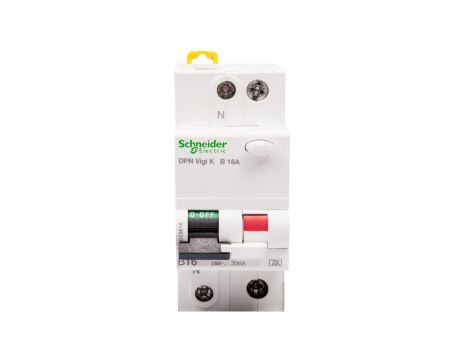

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ A DPN Vigi K A9D23616

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ A DPN Vigi K A9D23616

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ A DPN Vigi K A9D23616 to zintegrowane urządzenie łączące funkcję wykrywania prądu różnicowego typu A z zabezpieczeniem nadmiarowoprądowym o charakterystyce B. Przeznaczony do montażu w rozdzielnicach modułowych na szynie DIN dla instalacji jednofazowych 230 V.

Cechy techniczne

• Prąd znamionowy: 16 A
• Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz
• Liczba biegunów: 2; jednocześnie rozłączany biegun N
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typ A (wykrywa prądy przemienne i pulsujące składowe DC)
• Charakterystyka wyzwalania nadprądowego: B
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z wymaganiami dla wyłączników DPN Vigi K wg IEC 61009-1)
• Szerokość: 4 moduły; głębokość wbudowania: 69,5 mm
• Stopień ochrony: IP20
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3

Zastosowanie produktu

• Ochrona obwodów gniazd i obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych
• Ochrona w pomieszczeniach mokrych i miejscach o podwyższonym ryzyku porażenia (łazienki, kuchnie, warsztaty)
• Zastosowanie tam, gdzie występują urządzenia generujące prądy pulsujące DC (silniki z falownikami, niektóre urządzenia elektroniczne) dzięki typowi A
• Montaż w rozdzielnicach modułowych na szynie DIN jako samodzielne urządzenie łączące funkcję różnicowoprądową i nadmiarowoprądową
• Stosowanie w instalacjach jednofazowych 230 V wymagających jednoczesnego rozłączania przewodu neutralnego
