Złączka szynowa 3-pietrowa 2,5mm2 PE / N / L szara 870-567

Złączka szynowa 3-pietrowa 2,5mm2 PE / N / L szara 870-567

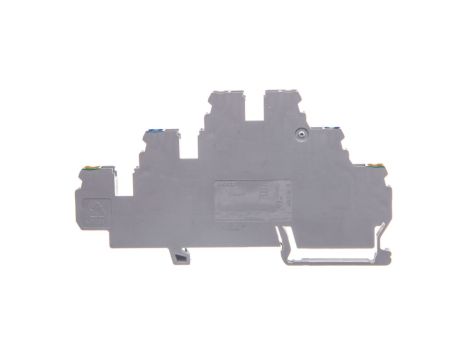

Złączka szynowa 3-piętrowa 2,5 mm2 PE/N/L (870-567) to blok terminalowy przelotowy montowany na szynie DIN 35 mm, przeznaczony do rozdziału i łączenia przewodów ochronnych, neutralnych oraz fazowych w szafach rozdzielczych i sterowniczych. Produkt przeznaczony jest do zastosowań przemysłowych i instalacji maszynowych, gdzie wymagany jest układ trzech potencjałów.

Cechy techniczne

• Liczba potencjałów: 3 (PE / N / L); liczba zacisków: 6
• Prąd znamionowy: 24 A; napięcie znamionowe: 500 V
• Przekrój przyłączanego przewodu: 0,08–2,5 mm? (solid, linka bez tulejki, wielożyłowy)
• Maksymalna średnica izolacji przewodu: 4,4 mm; pozycja połączenia: od góry (top-entry)
• Rodzaj połączenia elektrycznego: wtykowe samozaciskowe
• Sposób montażu: szyna montażowa DIN 35 mm; montaż w pozycji poziomej
• Materiał izolacyjny: tworzywo termoplastyczne; kolor podstawowy: szary
• Szerokość/rozmiar rastra: 5 mm; długość: 106 mm; wysokość (przy najniższym sposobie montażu): 52,5 mm
• Kategoria nadnapięcia: III; stopień zanieczyszczenia: 3
• Funkcje: PE — tak; N — tak; bez rozłącznika ślizgowego i bez rozłącznika testowego
• Waga jednostkowa: około 18,995 g

Zastosowanie produktu

• Rozdzielnice i szafy sterownicze — rozdział potencjałów ochronnych, neutralnych i fazowych
• Okablowanie maszyn i zespołów automatyki — szybkie przyłącza przewodów solid i linka do 2,5 mm?
• Instalacje przemysłowe i budynkowe wymagające montażu na szynie DIN 35 mm oraz wejścia przewodów od góry
• Aplikacje, w których istotne są parametry: 24 A, 500 V, kategoria nadnapięcia III oraz stopień zanieczyszczenia 3
