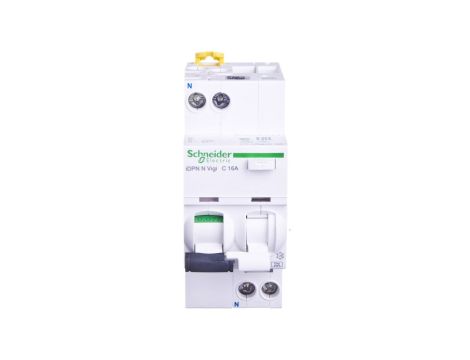

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ A iDPN N VIGI A9D32616

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ A iDPN N VIGI A9D32616

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ A iDPN N VIGI A9D32616 to jednofazowe urządzenie ochronne 2-biegunowe przeznaczone do jednoczesnej ochrony przeciwporażeniowej i nadprądowej w instalacjach 230 V, 50 Hz. Wyłącznik różnicowo-nadprądowy łączy mechanizm termomagnetyczny z funkcją różnicowoprądową typu A i jest przystosowany do montażu na szynie DIN.

Cechy techniczne

• Prąd znamionowy: 16 A; liczba biegunów: 2 (2P).
• Znamionowe napięcie pracy: 230 V AC, częstotliwość: 50 Hz.
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: A (wykrywa prądy przemienne i pulsujące stałe).
• Charakterystyka wyzwalania nadprądowego: C (mechanizm termomagnetyczny).
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898).
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3.
• Stopień ochrony: IP20; jednoczesne rozłączanie bieguna N: tak (iDPN N).
• Wymiary montażowe: szerokość 4 moduły, głębokość wbudowania 69,5 mm; montaż na szynie DIN.
• Mechanizm blokady/izolacyjny umożliwiający odłączenie obwodu; mechanizm termomagnetyczny zapewniający ochronę przeciążeniową i zwarciową.
• Zakres temperatur pracy: -25°C do 60°C; kolor obudowy: biały; gwarancja: 18 miesięcy.

Zastosowanie

• Ochrona obwodów jednofazowych w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie gniazd i obwodów oświetleniowych przed porażeniem i przeciążeniem.
• Stosowanie w instalacjach z urządzeniami elektronicznymi i zasilaczami impulsowymi wymagającymi detekcji prądów pulsujących (typ A).
• Wykorzystanie w instalacjach dystrybucji energii niskiego napięcia oraz w obiektach o podwyższonym stopniu zanieczyszczenia środowiska (stopień zanieczyszczenia 3).
