Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ A iDPN N VIGI A9D56610

Wyłącznik różnicowo-nadprądowy 2P 10A B 0,03A typ A iDPN N VIGI A9D56610

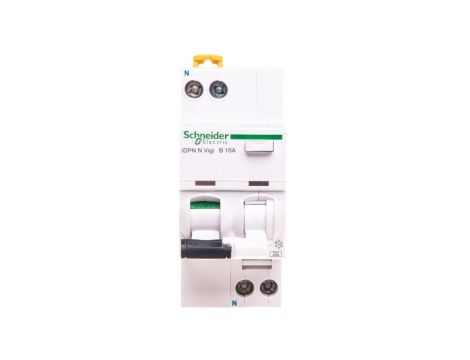

Wyłącznik różnicowo-nadprądowy 2P Acti 9 iDPN Vigi 10 A typ A 30 mA przeznaczony do ochrony przeciwporażeniowej i przeciwprzeciążeniowej w rozdziałach instalacji. Urządzenie łączy funkcję wyzwalacza termomagnetycznego z ochroną różnicowoprądową i funkcją izolacyjną; montaż na szynie DIN.

Cechy techniczne

• Prąd znamionowy: 10 A; charakterystyka wyzwalania: B (szybka reakcja na zwarcia)
• Liczba biegunów: 2P; jednoczesne rozłączanie bieguna N: tak
• Znamionowy prąd różnicowy: 0,03 A (30 mA); typ A — wykrywanie składowych przemiennych oraz pulsujących składowych stałych
• Napięcie znamionowe: 230 V AC; częstotliwość: 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (6000 A)
• Technologia: wyzwalacz termomagnetyczny z funkcją izolacyjną; konstrukcja typu RCBO (połączenie MCB + RCD)
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3
• Wymiary montażowe: szerokość 4 moduły, głębokość zabudowy 69,5 mm; montaż na szynie DIN 35 mm
• Stopień ochrony: IP20; trwałość mechaniczna i elektryczna: 20 000 cykli
• Temperatura pracy: -25 do 60 °C; temperatura przechowywania: -40 do 85 °C

Zastosowanie produktu

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej
• Zabezpieczenie obwodów zasilających sprzęt AGD i urządzenia jednofazowe
• Zastosowanie w rozdzielnicach modułowych dla instalatorów i projektantów instalacji elektrycznych
• Ochrona przed porażeniem przy uszkodzeniach izolacji oraz łączenie funkcji wyłącznika nadprądowego i różnicowoprądowego w jednym urządzeniu
