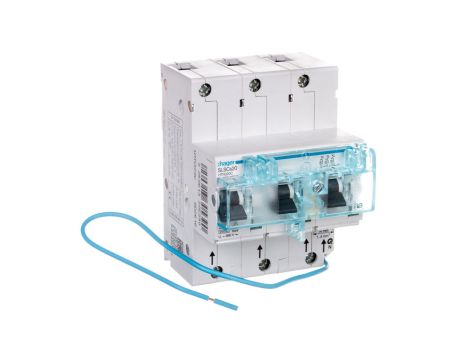

Wyłącznik nadprądowy selektywny 3P 20A Cs 25kA AC SLS HTN320C

Wyłącznik nadprądowy selektywny 3P 20A Cs 25kA AC SLS HTN320C

Wyłącznik nadprądowy selektywny 3P 20A Cs 25kA AC SLS HTN320C to trójpolowy wyłącznik nadprądowy przeznaczony do ochrony obwodów trójfazowych i realizacji selektywności w instalacjach rozdzielczych. Produkt znajduje zastosowanie w rozdzielnicach modułowych montowanych na szynie TS35.

Cechy techniczne

• Konfiguracja: 3 bieguny (3P); prąd znamionowy In: 20 A
• Napięcie znamionowe: 230/400 V AC
• Prąd wyłączalny zwarciowy (Icn): 12,5 kA
• Straty mocy: maks. 10,2 W przy prądzie znamionowym
• Odporność na udary: 6000 V
• Wytrzymałość elektryczna: 1500 cykli; wytrzymałość mechaniczna: 10000 cykli
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 °C do +80 °C (temperatura wpływa na wartości prądów znamionowych)
• Wymiary: głębokość 85 mm, wysokość 110 mm, długość 91 mm, szerokość 81 mm
• Montaż: na szynie TS35; moment dokręcający przy montażu: 4 Nm
• Normy: zgodność z normami EN 60898 i DIN VDE 0641-21; konstrukcja zgodna z zasadami selektywności SLS

Zastosowanie produktu

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i pomocniczych w instalacjach przemysłowych i komercyjnych
• Realizacja selektywności w kaskadach zabezpieczeń (koordynacja z wyłącznikami o charakterystyce selektywnej SLS)
• Stosowanie w instalacjach wymagających określonej liczby cykli pracy oraz niskich strat mocy przy pracy ciągłej
• Montaż w rozdzielnicach modułowych na szynie TS35, tam gdzie istotne są wymiary i ograniczony przestrzennie montaż
