Opis produktu

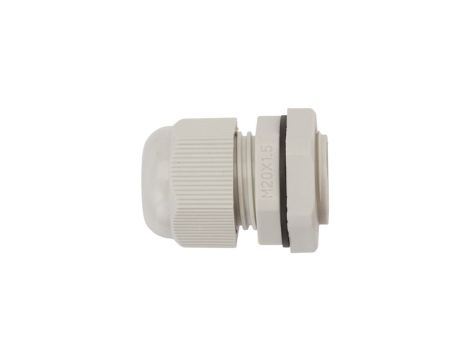

Dławnica kablowa poliamidowa M20 IP68 DP-EN 20 HM szara E03DK-01040100301
Dławnica izolacyjna DP-EN 20 HM w kolorze szarym przeznaczona do wprowadzania przewodów o średnicy 7–12 mm, zapewniająca ochronę szczelnościową klasy IP68. Wykonana z poliamidu 6, stosowana w instalacjach wewnętrznych i zewnętrznych pracujących w temperaturach od -30 do +80 °C.
Cechy techniczne
- Materiał: poliamid 6 (tworzywo sztuczne); konstrukcja izolacyjna.
- Stopień ochrony: IP68 — szczelność przemysłowa umożliwiająca użytkowanie w warunkach wilgotnych i krótkotrwałe zanurzenie.
- Zakres temperatur pracy: od -30 °C do +80 °C.
- Średnica przewodów: od 7 mm do 12 mm.
- Gwint: metryczny M20, skok gwintu 1,5 mm, długość gwintu 9 mm; znamionowy rozmiar gwintu 20.
- Wymiary narzędziowe: szerokość klucza 26 mm; przekątna sześciokąta 24 mm.
- Konstrukcja: model prosty, dławnica podzielna z przeciwnakrętką.
- Uszczelnienie: wkładka uszczelniająca wieloprzewodowa + uszczelki.
- Ochrona przeciwwybuchowa: brak; niezalecana do stref Ex.
- Dodatkowe cechy negatywne (konieczne do projektowania instalacji): nie jest bezhalogenowa; brak wzmocnienia włóknem szklanym; brak zabezpieczenia kabla przed zagięciem i uchwytu kablowego odciążającego; powierzchnia nieobrabiana; brak deklarowanej odporności na uderzenia.
Zastosowanie produktu
- Przejścia kablowe w obudowach i szafach rozdzielczych instalacji elektrycznych, zarówno wewnętrznych, jak i zewnętrznych.
- Zastosowania wymagające klasy szczelności IP68: instalacje narażone na wilgoć, mycie urządzeń lub krótkotrwałe zanurzenie.
- Uszczelnianie wieloprzewodowych wprowadzeń kablowych w aparaturze przemysłowej i automatyce.
- Montaż w urządzeniach i skrzynkach, gdzie wymagane jest dokręcanie przeciwnakrętki dla zabezpieczenia mechanicznego i zachowania szczelności.
- Niezalecana do stosowania w strefach zagrożenia wybuchem oraz tam, gdzie wymagane jest tworzywo bezhalogenowe lub wzmocnione włóknem szklanym.
