Kabel energetyczny XRUHAKXS 1x240/50 12/20kV /bębnowy/

Kabel energetyczny XRUHAKXS 1x240/50 12/20kV /bębnowy/

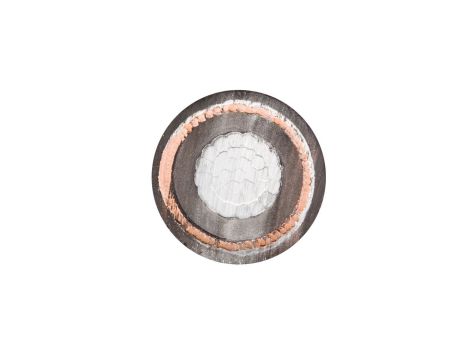

Kabel energetyczny XRUHAKXS 1x240/50 12/20kV to jednojądrowy kabel średniego napięcia na bębnie z żyłą aluminiową klasy 2 i izolacją z polietylenu usieciowanego (XLPE), przeznaczony do przesyłu energii w sieciach dystrybucyjnych i przyłączeniowych.

Cechy techniczne

• Liczba żył: 1; znamionowy przekrój żyły: 240 mm2; materiał żyły: aluminium (Al), klasa żyły 2 (wielodrutowy).
• Izolacja żyły: XLPE (polietylen usieciowany); kolor izolacji: czarny.
• Napięcie znamionowe: U = 20 kV, U0 = 12 kV (system 12/20 kV).
• Maksymalna dopuszczalna temperatura pracy żyły: 90°C; temperatura przy zwarciu: 250°C.
• Zakres temperatur instalacyjnych dla stałego ułożenia: od -40°C do 90°C.
• Uszczelnienie promieniowe: tak; uszczelnienie wzdłużne żyły: tak; uszczelnienie wzdłużne ekranu: nie.
• Powłoka zewnętrzna: PE (polietylen); brak pancerza i brak powłoki ołowianej.
• Parametry zwarciowe: prąd zwarciowy dla żyły roboczej do 71,5 kA, dla żyły powrotnej do 9,8 kA.
• Właściwości konstrukcyjne i wymiary: przybliżona średnica zewnętrzna ~41,7 mm; przybliżona waga ~2020 kg/km.
• Cechy środowiskowe i bezpieczeństwo: kabel nie jest nierozprzestrzeniający płomienia, nie jest bezhalogenowy i nie ma niskiej emisji dymów (EN 61034-2 nie dotyczy).

Zastosowanie produktu

• Przesył i rozdział energii w sieciach średniego napięcia (sieci dystrybucyjne i przyłącza).
• Przyłączenia stacji transformatorowych oraz zasilanie obiektów przemysłowych wymagających przewodów 12/20 kV z żyłą aluminiową o dużym przekroju.
• Możliwość ułożenia w ziemi, w rurach/prowadnicach oraz na wolnym powietrzu zgodnie z zasadami projektowymi i warunkami temperaturowymi.
• Dostawa na bębnie ułatwiająca rozwijanie kabla przy montażu liniowym i w projektach, gdzie wymagane jest rozwijanie długich odcinków.
