Opis produktu

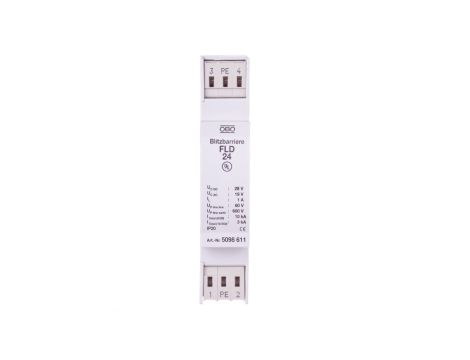

Ogranicznik przepięć dla systemów dwużyłowych 19VAC/28VDC 5kA 10kV FLD 24 5098611
Ogranicznik przepięć FLD 24 przeznaczony do ochrony dwużyłowych systemów sygnałowych i sterowania 24 V (19 VAC / 28 V DC). Urządzenie zapewnia średnią i drobną ochronę przy instalacji na szynie DIN w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Dwustopniowy układ ochronny zapewniający separację przepięć impulsowych i ograniczenie napięcia resztkowego
- Znamionowe napięcie pracy: AC 19 V; DC 28 V
- Znamionowy prąd wyładowczy (8/20 µs): 10 kA
- Prąd udarowy (10/350 µs): 3 kA
- Nominalny prąd przewodzenia: 1 A
- Poziom ochrony między żyłami (żyła/żyła): 60 V; między żyłą a ziemią (żyła/ziemia): 600 V
- Połączenie: zaciski bezśrubowe (push-in) — szybki montaż przewodów sygnałowych
- Montaż: na szynie montażowej DIN 35 mm; szerokość modułu: 17,5 mm (oszczędność miejsca w rozdzielnicy)
- Konstrukcja odporna na drgania (blokada antywibracyjna) oraz materiały bezhalogenowe
- Opcjonalna sygnalizacja uszkodzenia / możliwość wersji z zdalnym sygnałem stanu
Zastosowanie
- Ochrona dwużyłowych linii sygnałowych i systemów pomiarowo-sterujących 24 V
- Zastosowania w technologii danych i informacji, systemach automatyki i sterowania PLC
- Instalacja w rozdzielnicach przemysłowych i budynkowych na szynie DIN 35 mm
- Ochrona urządzeń polowych: czujniki, przetworniki, moduły I/O, interkomy, systemy telewizyjne i rozdzielcze
- Stosowanie w instalacjach wymagających ograniczonej szerokości zabudowy oraz możliwości zdalnej sygnalizacji uszkodzenia
