Opis produktu

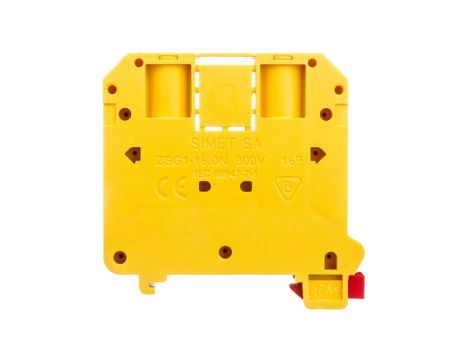

Złączka szynowa gwintowa 2,5-16mm2 żółta ZSG 1-16.ON 11621314
Złączka szynowa gwintowa ZSG 1-16.ON przeznaczona do łączenia przewodów o przekrojach 2,5–16 mm²; stosowana w rozdzielnicach i szafach sterowniczych do rozgałęzień i połączeń zasilających przy prądzie znamionowym do 76 A.
Cechy techniczne
- Przekrój przewodów: 2,5–16 mm² (jedno- i wielożyłowe)
- Prąd znamionowy In: 76 A
- Napięcie znamionowe Ue: 800 V
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Zakres temperatur pracy: -25 °C do 125 °C
- Wymiary (wg producenta): szerokość 12 mm, wysokość 60 mm, długość 52,5 mm
- Sposób montażu: szyna montażowa DIN / Szyna G
- Rodzaj połączenia: połączenie śrubowe (pozycja boczna)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak
- Kolor: żółty; producent: Simet S.A., Jelenia Góra
- Wersja przeciwwybuchowa: brak (nie EEx e)
Zastosowanie produktu
- Instalacje przemysłowe i rozdzielcze: łączenie zasilania i rozgałęzień w szafach sterowniczych.
- Rozdzielnice niskiego napięcia: montaż na standardowej szynie DIN/G w układach modułowych (raster 12 mm).
- Aplikacje wymagające wysokiej klasy izolacji i odporności termicznej dzięki materiałowi PA66 i UL94 V0.
- Systemy, gdzie konieczne jest zastosowanie płytki zamykającej i dodatkowych oznaczników identyfikacyjnych (akcesoria dostępne u producenta).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka wymaga płytki zamykającej i jakie akcesoria są dostępne?
Tak — złączka ZSG 1-16.ON wymaga stosowania płytki zamykającej; producent oferuje także oznaczniki i płytki krańcowe dopasowane do tego typu złączek.
