Opis produktu

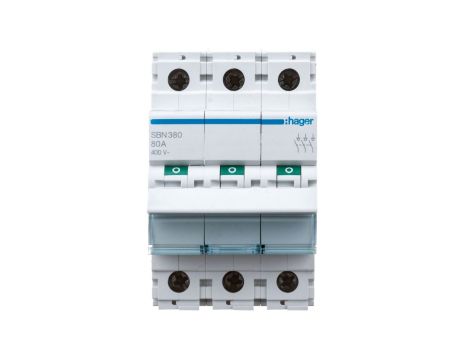

Rozłącznik modułowy izolacyjny 3P 80A SBN380
Rozłącznik modułowy izolacyjny 3P 80A SBN380 to trzybiegunkowy rozłącznik izolacyjny przeznaczony do odłączania obwodów trójfazowych niskiego napięcia. Produkt służy jako rozłącznik główny lub kompaktowy do montażu czołowego centralnego w panelach sterowniczych i obudowach maszyn.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 440 V; napięcie znamionowe 400 VAC, 50/60 Hz
- Prąd zwarciowy z bezpiecznikami: 960 A
- Stopień ochrony części czołowej: IP20
- Normy i zgodność: IEC 60947-3; zgodność z RoHS
- Zakres temperatur pracy: -40 °C do 80 °C
- Wymiary (gł. x wys. x szer.): 68 mm x 83 mm x 52,5 mm
- Moment dokręcania styków: 3,6 Nm
- Budowa: urządzenie mocowane na stałe; przeznaczony do montażu czołowego centralnego
- Funkcje instalacyjne: może pełnić rolę rozłącznika głównego i rozłącznika kompaktowego; nie jest przeznaczony do instalacji w tablicach rozdzielczych
Zastosowanie produktu
- Odcinanie zasilania w obwodach trójfazowych do 80 A w maszynach i panelach sterowniczych
- Funkcja rozłącznika głównego w instalacjach przemysłowych i automatyce
- Stosowanie jako rozłącznik kompaktowy współpracujący z bezpiecznikami (prąd zwarciowy z bezpiecznikami 960 A)
- Montaż czołowy centralny w obudowach maszynowych i panelach operatorskich
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik SBN380 można instalować w standardowej tablicy rozdzielczej?
Nie. Rozłącznik SBN380 nie jest przeznaczony do instalacji w tablicach rozdzielczych; jest urządzeniem mocowanym na stałe i zaprojektowanym do montażu czołowego centralnego w panelach lub obudowach maszyn. - Jakie narzędzie zastosować przy dokręcaniu styków rozłącznika SBN380?
Należy stosować klucz dynamometryczny ustawiony na moment 3,6 Nm. Dodatkowo dobierz przekrój przewodów i końcówki kablowe zgodnie z obciążalnością 80 A oraz z zasadami prawidłowego przygotowania przewodów.
