Opis produktu

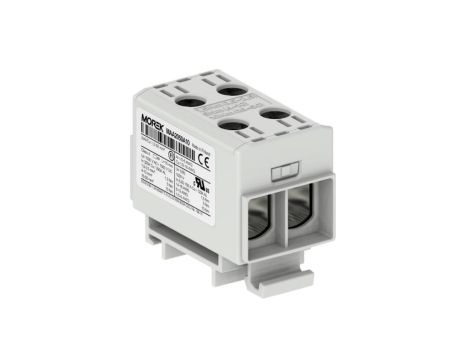

Złączka OTL50-2 kolor szary 2xAl/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2050A10
Złączka OTL50-2 to jednostopniowy zacisk uniwersalny przeznaczony do łączenia przewodów aluminiowych i miedzianych w zakresie 1,5–50 mm², zaprojektowany do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Napięcie znamionowe: 1000 V AC / 1500 V DC
- Prąd znamionowy: 320 A (Cu), 290 A (Al)
- Zakres przyłączanych przewodów: 1,5–50 mm² (jednodrutowe i linkowe bez tulejek)
- Liczba poziomów: 1; liczba zacisków na poziom: 4; wewnętrzne piętra zmostkowane: tak
- Rodzaj połączenia elektrycznego: połączenie śrubowe (boczne podłączenie przewodu)
- Materiał elementu izolacyjnego: tworzywo termoplastyczne, klasa palności UL94 V0
- Temperatura pracy: do 80 °C
- Wymiary: szerokość 30 mm, długość 49 mm, wysokość 43 mm; masa: 90 g
- Montaż: szyna DIN; stopień ochrony: IP20; wymagana płytka zamykająca: nie
Zastosowanie
- Rozdzielnice niskiego napięcia i szafy sterownicze wymagające połączeń Al/Cu
- Instalacje fotowoltaiczne DC i instalacje przemysłowe z napięciami do 1500 V DC
- Łączenie przewodów o dużych przekrojach w systemach zasilania i rozdziału prądu
- Aplikacje wymagające mostkowania wewnętrznego i montażu modułowego na szynie DIN
