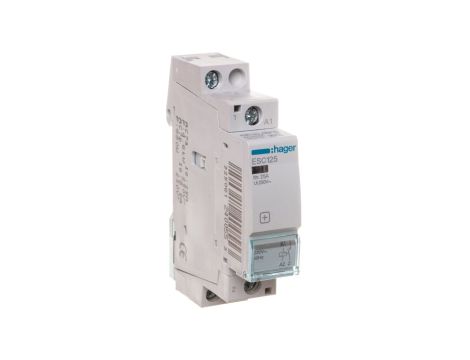

Stycznik modułowy 25A 1Z 230V AC ESC125

Stycznik modułowy 25A 1Z 230V AC ESC125

Stycznik modułowy ESC125 to jednofazowy stycznik 1Z (1 styk zwierny) przeznaczony do przełączania obciążeń w instalacjach zasilanych 230 V AC. Produkt znajduje zastosowanie przede wszystkim w układach sterowania oświetleniem oraz w rozdzielnicach modułowych, gdzie wymagana jest kompaktowa, jedno-modułowa konstrukcja.

Cechy techniczne

• Typ: stycznik modułowy ESC125, 1Z (1 styk zwierny)
• Napięcie sterowania / zasilania: 230 V AC, 50 Hz
• Znamionowy prąd pracy: 25 A (kategoria AC-7a), 8,5 A (kategoria AC-7b)
• Napięcie izolacji: 250 V
• Maksymalne obciążenia oświetleniowe: lampy fluorescencyjne do 950 VA, żarówki do 1900 W
• Moc cewki/obudowy: 10,7 VA
• Czasy pracy: zamknięcie 25 ms, otwarcie 15 ms
• Wymiary: szerokość 17,85 mm (1 moduł), wysokość 83 mm, głębokość zabudowy 60 mm
• Stopień ochrony: IP20
• Zakres temperatur pracy: -40 °C do 80 °C
• Liczba styków: 1 styk zwierny (brak styków rozwiernych)

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych.
• Przełączanie grup lamp fluorescencyjnych i żarowych zgodnie z podanymi maksymalnymi obciążeniami (do 950 VA dla lamp fluorescencyjnych, do 1900 W dla żarówek).
• Zastosowanie w rozdzielnicach modułowych zajmując 1 moduł szerokości (17,85 mm) w instalacjach wymagających kompaktowych elementów sterujących.
• Stosowanie w układach pracujących w szerokim zakresie temperatur otoczenia (–40 °C do 80 °C).
