Opis produktu

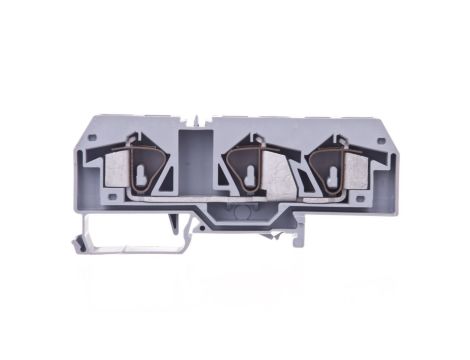

Złączka szynowa 3-przewodowa 16mm2 szara 283-671
Złączka szynowa 3-przewodowa 283-671 przeznaczona do łączenia przewodów do 16 mm2 na szynie montażowej DIN 35 mm; zastosowanie w rozdzielnicach i szafach sterowniczych do rozdziału i łączenia obwodów zasilających oraz sygnałowych.
Cechy techniczne
- Liczba poziomów: 1; liczba zacisków na poziom: 3.
- Typ połączenia: zacisk sprężynowy (spring clamp) — pozycja podłączenia od góry.
- Przekrój przyłączanego przewodu: 0,2–16 mm2 (jednodrutowy, linkowy, wielożyłowy bez końcówek tulejkowych).
- Prąd znamionowy In: 76 A.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności UL94: V0.
- Wymiary: długość 104,5 mm; wysokość przy najniższym sposobie montażu 37,5 mm; szerokość/rastr 12 mm.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak.
- Montaż: na szynie DIN 35 mm.
- Wersja przeciwwybuchowa (EEx e): nie.
Zastosowanie produktu
- Instalacje przemysłowe i rozdzielnice energetyczne — łączenie i rozdział przewodów zasilających do 16 mm2.
- Szafy sterownicze i panele automatyki — kompaktowe łączenia na szynie DIN 35 mm.
- Połączenia wymagające szybkiego montażu i utrzymania napięcia kontaktowego przy użyciu zacisków sprężynowych.
- Aplikacje pracujące w szerokim zakresie temperatur operacyjnych (–35 °C do 105 °C).
