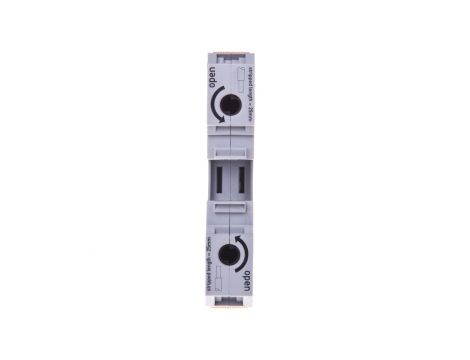

Złączka szynowa 2-przewodowa 35mm2 szara 285-135

Złączka szynowa 2-przewodowa 35mm2 szara 285-135

Złączka szynowa 2-przewodowa 35mm2 285-135 to moduł montowany na szynie DIN 35 mm przeznaczony do realizacji połączeń przewodowych o dużym przekroju (6–35 mm2). Stosowana w rozdzielniach i szafach sterowniczych do łączenia przewodów głównych i odgałęzień.

Cechy techniczne

• Montaż: szyna montażowa DIN 35 mm
• Typ: 1 poziom, 2 zaciski na poziom (2-przewodowa)
• Rodzaj połączenia: zacisk sprężynowy (połączenie boczne)
• Przekrój przewodów: 6–35 mm2 (jednodrutowy, linkowy, wielożyłowy)
• Prąd znamionowy In: 125 A
• Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94: V0
• Wymiary: długość 86 mm, szerokość rastra 16 mm, wysokość przy najniższym montażu 63 mm
• Zakres temperatur pracy: od -35 °C do +105 °C
• Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: nie
• Kolor: szary; wersja przeciwwybuchowa (EEx e): nie

Zastosowanie produktu

• Rozdzielnice niskiego napięcia i szafy sterownicze — łączenie przewodów głównych i odgałęzień
• Panele montażowe i konstrukcje szyn DIN 35 mm w instalacjach przemysłowych
• Połączenia przewodów o dużych przekrojach w instalacjach maszynowych i energetycznych
• Aplikacje wymagające kompaktowych, bocznych przyłączy z zaciskiem sprężynowym dla przewodów 6–35 mm2
